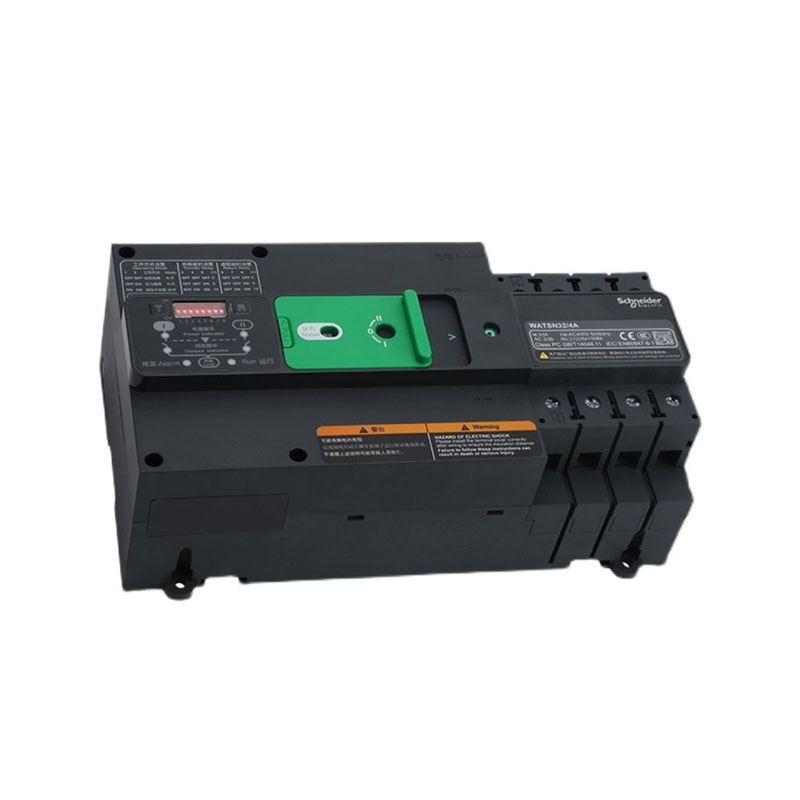

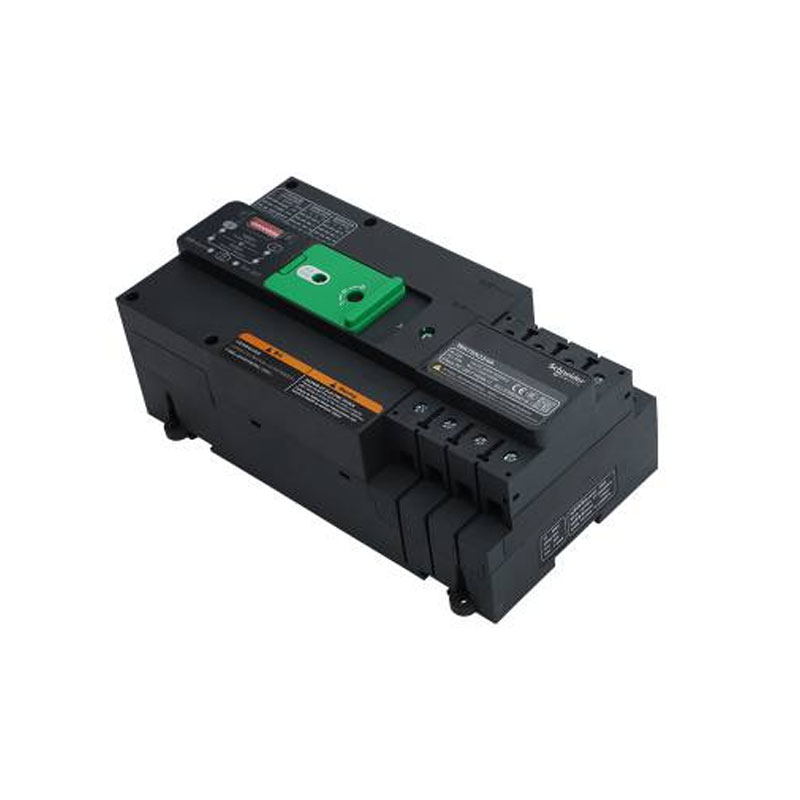

Yueyang Tongtu suministra el ATS Schneider WATSN-160/125b/4A para proyectos de mantenimiento industrial, reemplazo eléctrico y distribución de energía que requieren componentes Schneider verificados. La unidad está diseñada para gestionar la transferencia de carga entre dos fuentes de alimentación independientes monitoreando las condiciones de la fuente y conmutando la carga conectada cuando se produce un voltaje anormal, una pérdida de fase o una interrupción de energía.
Matriz de especificaciones técnicas
| Parámetro/Característica | Especificación técnica |
| Designación del modelo | Schneider WATSN-160/125b/4A |
| Tipo de producto | Interruptor de transferencia automática (ATS) de doble potencia |
| Clasificación actual del cuadro (Inm) | 160A |
| Corriente operativa nominal (es decir) | 125A |
| Número de polos | 4 polos (4P - Neutro conmutado) |
| Voltaje de control (EE.UU.) | 220 VCA (50/60 Hz) |
| Modos de funcionamiento | Autolanzamiento/autorestauración, espera mutua, anulación manual |
| Protección de enclavamiento | Doble enclavamiento mecánico y eléctrico integrado |
| Vida mecánica | ≥8.000 operaciones |
| Interfaz del sistema | Terminales de monitoreo de estado y control remoto PLC incorporados |
El Schneider WATSN-160/125b/4A utiliza un diseño de conmutación de 4 polos, que desconecta y transfiere:
· Fase L1
· Fase L2
· Fase L3
· Conductor neutro
Esta configuración se aplica comúnmente en sistemas trifásicos de cuatro cables donde se requiere conmutación de neutro para mantener la separación entre fuentes de alimentación independientes.
El ATS admite la conmutación automática entre las fuentes de energía principal y de reserva y, al mismo tiempo, proporciona capacidad de operación manual para los procedimientos de puesta en marcha, inspección y mantenimiento.
El mecanismo de operación manual permite a los técnicos seleccionar la posición de conmutación requerida durante las operaciones de servicio.
La estructura de enclavamiento integrada evita que ambas fuentes de energía se cierren simultáneamente.
El enclavamiento mecánico proporciona prevención física, mientras que el enclavamiento eléctrico funciona con el circuito de control para reducir la posibilidad de operaciones de conmutación incorrectas.
Este diseño ayuda a proteger los equipos aguas abajo de los riesgos de cortocircuito entre fases causados por una conexión de fuente dual no deseada.
El ATS utiliza un sistema de contacto de potencia dedicado diseñado para operaciones de conmutación repetidas en condiciones nominales.
La estructura de contacto está diseñada para mantener una conexión eléctrica estable durante el funcionamiento normal y al mismo tiempo reducir el desgaste de los contactos durante ciclos de transferencia repetidos.
La serie WATSN proporciona interfaces de conexión auxiliares para retroalimentación de estado e integración de control.
Se puede utilizar con:
● Sistemas de control PLC
● Sistemas de gestión de edificios (BMS)
● Sistemas de monitoreo eléctrico
para aplicaciones de monitoreo remoto de estado y administración de energía.
Yueyang Tongtu verifica la información de identificación del producto, que incluye:
1. Designación del modelo
2. Información de la placa de identificación
3. Configuración del terminal
4. Condición física
antes del envío.
Cada unidad está preparada con un embalaje protector adecuado para el transporte internacional para reducir los riesgos de daños durante el manejo y la entrega.
Para proyectos de compra y mantenimiento, Yueyang Tongtu puede proporcionar:
● Cotizaciones de productos
● Especificaciones técnicas
● Fotos del producto
● Información de embalaje
● Asistencia en adquisiciones
R: "160" indica la clasificación del marco (), "125b" especifica la corriente operativa nominal del disyuntor, "4" representa una configuración de 4 polos (aislando 3 fases + neutro) y "A" indica el tipo de controlador para la funcionalidad de transferencia automática.
R: Sí. La unidad incluye una función de manija manual que permite a los equipos de mantenimiento cambiar manualmente entre Power I, Power II o forzar el interruptor a una posición doble APAGADO (cero neutral) para aislar el sistema.
R: La serie WATSN integra una unidad de control a bordo. La conexión de las líneas eléctricas entrantes (muestreo) permite la detección y conmutación automáticas sin necesidad de módulos controladores externos.
