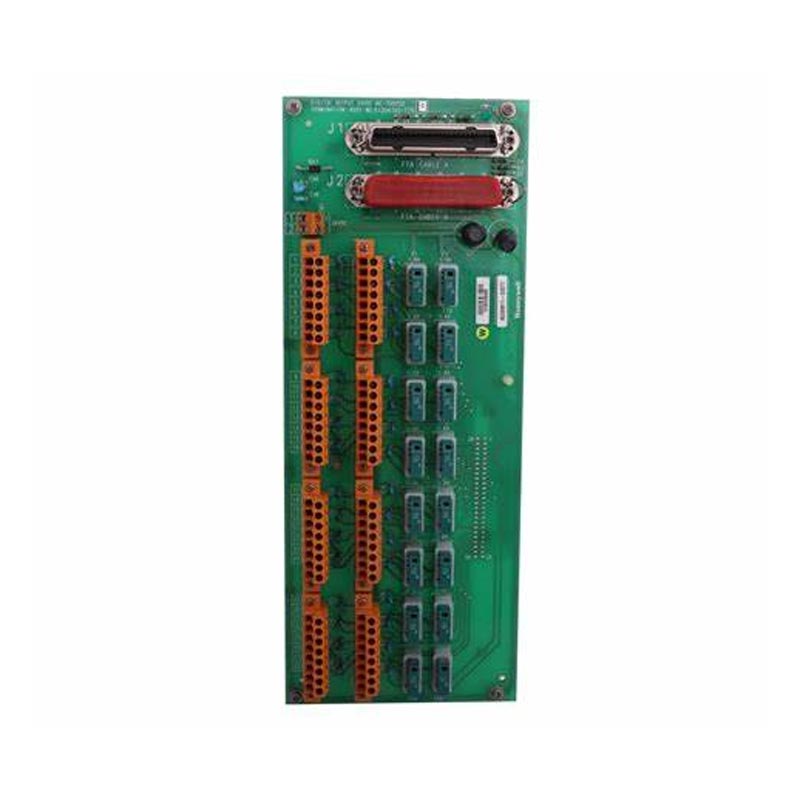

Yueyang Tongtu suministra Honeywell MC-TDOY22, número de pieza 51204162-175, un conjunto de terminación de campo de salida digital (FTA) de 32 canales utilizado con configuraciones de E/S del sistema de control distribuido de Honeywell. Proporciona la interfaz del lado de campo entre el procesador de E/S compatible y los dispositivos de campo digitales, incluidas válvulas de solenoide, relés, indicadores, alarmas y otros actuadores de encendido/apagado.
El conjunto proporciona 32 canales de salida digital aislados, y cada canal admite cargas de hasta 500 mA a 24 V CC dentro de un rango de voltaje de carga de 15 a 30 V CC . Sus controladores de salida están ópticamente aislados del común PM/APM/HPM, mientras que el diseño con revestimiento conforme proporciona protección adicional para componentes electrónicos en entornos industriales exigentes.
Para proyectos de mantenimiento y reemplazo, es importante una identificación precisa del modelo y del número de pieza. Yueyang Tongtu respalda el abastecimiento de módulos DCS de Honeywell, incluidos repuestos de automatización descontinuados y difíciles de encontrar, y confirma la disponibilidad, el estado, la cantidad y los requisitos de entrega del producto de acuerdo con el pedido específico.
|
Modelo |
MC-TDOY22 Honeywell |
|
Estructura |
Modular |
|
Procesador de instrucciones LD |
PLC duro |
|
Fuerza |
60W |
|
Aporte |
4-20 mA, 1-5 V y 0-5 V |
|
Voltaje |
24 VCC |
|
Peso |
2 kilos |
El Honeywell MC-TDOY22 es un conjunto de terminación de campo de salida digital diseñado para conectar un procesador de E/S compatible con cargas digitales del lado del campo. En un sistema de control distribuido, el FTA proporciona la terminación física y la interfaz de señal necesarias para transferir comandos de control de encendido/apagado a los dispositivos de campo conectados.
El conjunto proporciona 32 canales de salida digital aislados. Cada canal puede admitir cargas de hasta 500 mA a 24 V CC dentro del rango de voltaje de carga especificado de 15 a 30 V CC. El aislamiento óptico entre los circuitos de salida y el común PM/APM/HPM ayuda a separar las condiciones eléctricas del lado del campo de los circuitos del lado del controlador.
La construcción con revestimiento conformal también es adecuada para entornos industriales donde los conjuntos electrónicos pueden estar expuestos a la humedad, la contaminación u otras tensiones ambientales. Para el mantenimiento del sistema, el módulo debe evaluarse junto con su procesador de E/S asociado y la configuración del sistema de control existente de Honeywell.
Este FTA está asociado con las configuraciones de E/S de Honeywell TDC 3000/TPS Process Manager y los sistemas Experion PKS Serie C (C300) cuando se utilizan con el procesador de E/S MU-PDOY22 o MC-PDOY22 especificado.
Para proyectos de reemplazo, la compatibilidad debe confirmarse a partir de la configuración del sistema existente en lugar de hacerlo únicamente con el modelo FTA. Antes de realizar el pedido, se deben verificar el número de pieza original, el procesador de E/S asociado, la plataforma del sistema, la configuración del terminal y los requisitos de instalación.
Para los sistemas de control Honeywell más antiguos, la identificación exacta del número de pieza es particularmente útil porque los proyectos de mantenimiento pueden involucrar módulos o equipos descontinuados que han estado funcionando en el campo durante muchos años.
El conjunto proporciona 32 canales de salida digital en una configuración FTA de tamaño B, lo que permite conectar varios dispositivos de campo a través de un único conjunto de terminación.
Los controladores de salida están ópticamente aislados del común PM/APM/HPM. Esta separación ayuda a reducir el efecto de las perturbaciones eléctricas entre los circuitos del lado del campo y el lado del sistema de control.
El módulo admite redundancia de E/S uno a uno para configuraciones de sistemas de control donde el funcionamiento continuo y la flexibilidad de reemplazo son importantes.
La versión con revestimiento conformal proporciona una capa protectora adicional sobre el conjunto electrónico, lo que admite el uso en entornos industriales exigentes donde la humedad y la contaminación pueden ser motivo de preocupación.
Los terminales de tipo compresión se utilizan para conexiones de campo, con configuraciones de tipo tornillo disponibles para disposiciones FTA aplicables. La configuración del terminal debe confirmarse con la instalación existente al seleccionar un reemplazo.
El conjunto está diseñado para funcionar con los procesadores de E/S MU-PDOY22 / MC-PDOY22 especificados y las configuraciones correspondientes del sistema de control Honeywell. Por lo tanto, confirmar el procesador y la plataforma del sistema es una parte importante de la identificación del reemplazo.
Las salidas digitales se pueden utilizar para conmutar válvulas solenoides en aplicaciones de control de procesos, incluidos sistemas químicos, petroquímicos, de refinación y otros sistemas de producción automatizados.
Las salidas pueden proporcionar señales de conmutación para relés, contactores, circuitos de control de motores y otros dispositivos de campo que requieren control digital de encendido/apagado.
Los canales de salida digitales pueden controlar indicadores de estado, luces piloto y dispositivos de anuncio de alarmas utilizados para comunicar equipos o condiciones de proceso.
El conjunto se puede utilizar para señalización de alarma digital en sistemas de control industrial donde se requiere notificación audible o visual.
Las salidas digitales también pueden controlar otros actuadores de campo encendido/apagado utilizados en producción automatizada, manejo de procesos y sistemas de control de equipos.
Al reemplazar un TLC de Honeywell existente, no es suficiente igualar el tipo de producto general. Antes de realizar un pedido, se deben verificar el modelo original, el número de pieza completo, el procesador de E/S asociado, la plataforma del sistema, la configuración del terminal y los requisitos ambientales.
Para 51204162-175, los clientes pueden proporcionar la información del equipo original junto con la cantidad requerida, los requisitos de condición del producto y el destino de entrega. Esto permite a Yueyang Tongtu verificar el suministro disponible y determinar si el componente especificado cumple con los requisitos establecidos.
Este proceso de abastecimiento es particularmente útil para instalaciones DCS antiguas, hardware de sistemas de control descontinuados, proyectos de mantenimiento de sistemas y aplicaciones donde se requiere una pieza de reemplazo exacta.
La versión -175 se identifica como la variante que cumple con la normativa CE. La construcción con revestimiento conformal proporciona protección adicional para el conjunto electrónico en entornos operativos industriales.
El aislamiento óptico entre los circuitos de salida y el común PM/APM/HPM también proporciona separación eléctrica entre los circuitos de salida del lado de campo y los circuitos asociados del sistema de control. La instalación y el cableado deben seguir la documentación y los requisitos eléctricos aplicables de Honeywell para la configuración específica del sistema de control.
Es un conjunto de terminación de campo de salida digital que se utiliza para proporcionar la interfaz del lado de campo entre un procesador de E/S Honeywell compatible y dispositivos de campo digitales.
Los procesadores de E/S especificados son MU-PDOY22 y MC-PDOY22. El procesador y el FTA deben verificarse juntos al confirmar la compatibilidad del sistema.
El conjunto se utiliza con configuraciones de E/S Honeywell TDC 3000/TPS Process Manager y sistemas Experion PKS Serie C (C300) cuando se combina con el procesador de E/S y la configuración del sistema adecuados.
El conjunto proporciona 32 canales de salida digital aislados. Cada canal admite cargas de hasta 500 mA a 24 V CC dentro del rango de voltaje de carga especificado de 15 a 30 V CC.
Proporcione el número de pieza completo, la cantidad requerida, los requisitos de condición del producto, la información del sistema existente o del procesador de E/S y el destino de entrega. Una fotografía de la etiqueta del módulo original también puede ayudar con la identificación del producto.
Para Honeywell MC-TDOY22 51204162-175, envíenos la cantidad requerida, los requisitos de condición del producto, el destino de entrega y la información disponible del procesador de E/S o del sistema. Yueyang Tongtu puede verificar la disponibilidad del producto y proporcionar información de abastecimiento y entrega según los requisitos confirmados.
