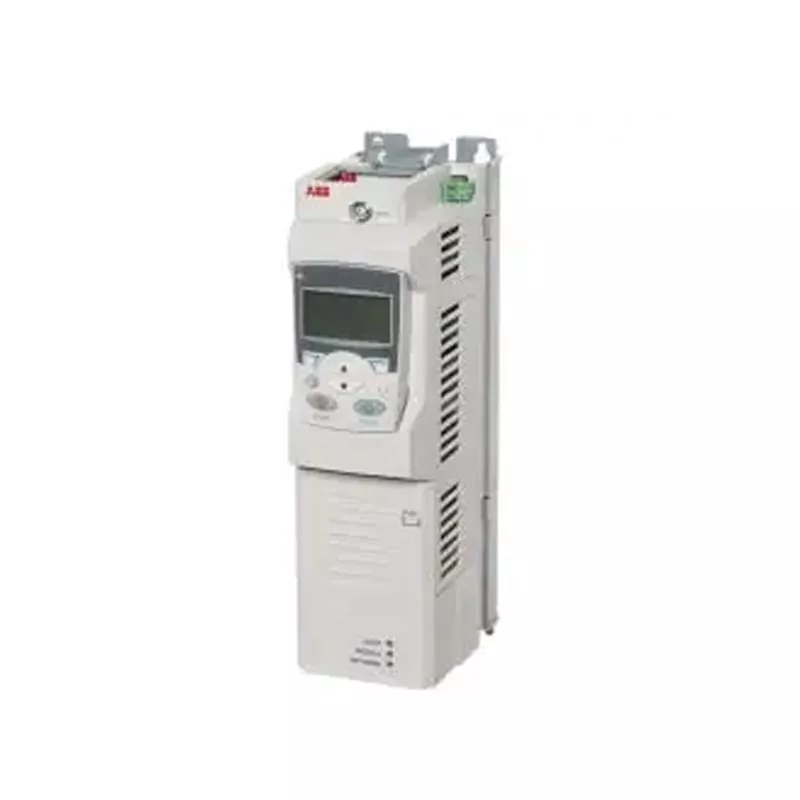

El ABB ACS850 es un variador de frecuencia (VFD) de un solo variador diseñado para aplicaciones industriales. Posicionado como una alternativa práctica de próxima generación a la serie ACS800 de alta gama, aborda desafíos comunes en la modernización de sistemas heredados, como el espacio de instalación limitado y las capacidades de procesamiento lógico insuficientes.
En comparación con los variadores tradicionales de tipo gabinete, el ACS850 ocupa menos espacio y admite el montaje en rieles uno al lado del otro, lo que ahorra un valioso espacio dentro de los gabinetes eléctricos.
La unidad cuenta con la carcasa negra característica de ABB, que es duradera y resistente a la suciedad, lo que la hace muy adecuada para entornos industriales polvorientos.
Equipado con un panel de control frontal con botones físicos y una gran pantalla LCD, el variador ofrece monitoreo intuitivo de parámetros y un proceso operativo sencillo y fluido.
La cubierta del terminal está diseñada de forma segura; Una vez abierto, revela un diseño de cableado interno organizado, lo que permite a los electricistas completar el cableado rápidamente y simplificar la puesta en servicio en el sitio.
1. El ABB ACS850 utiliza la tecnología de control directo de par (DTC) patentada de ABB, que ofrece una respuesta dinámica rápida del motor y un control de velocidad y par de alta precisión, logrando un rendimiento excelente incluso sin un codificador externo.
2. Diseñado para control independiente de servicio pesado, maneja cargas fluctuantes de manera efectiva en aplicaciones como mezcla, transporte y extrusión.
3. Cuenta con capacidades de programación de bloques de funciones integradas para manejar lógica compleja en el sitio; puede gestionar tareas lógicas de equipos específicos independientemente de un PLC externo, lo que lo hace ideal para proyectos de modernización de sistemas heredados.
|
Artículo de comparación |
ACS800 |
ACS850 |
Notas de trabajo en sitio |
|
Posicionamiento del producto |
Serie de alta gama, buque insignia de la generación anterior |
Sucesor práctico del ACS800 |
ACS850 se posiciona como la vía de reemplazo directo para ACS800, no como una plataforma de actualización de alta gama -1 |
|
Tecnología de control |
Control de par directo (DTC) |
Control de par directo (DTC) |
Ambos comparten la misma tecnología DTC central; rendimiento motor comparable -3 |
|
Unidad de control |
unidad de control RDCU |
unidad de control JCU |
No intercambiables; las unidades de control son diferentes |
|
Panel de control |
CDP312R (incluido en la configuración estándar) |
ACS-CP-U (opcional, no estándar) |
Es necesario pedir el panel de control por separado o utilizar un panel compatible; la interfaz difiere del ACS800 |
|
reactor entrante |
Incorporado estándar para todos los tamaños de marco (R2–R8) |
Integrado para tamaños de bastidor C–G2; A–B requieren opción externa |
Verifique si se necesita un reactor externo para tamaños de marco más pequeños |
|
Picador de freno |
Estándar para R2, R3; opcional para R4–R8 |
Estándar para tamaños de bastidor A–D; opcional para E0–G2 |
Verificar la disponibilidad del chopper de frenado según el tamaño del bastidor -1 |
|
Filtro CEM |
Las especificaciones regionales varían |
No incluido en estándar; opcional |
Debe solicitar explícitamente la opción de filtro EMC si es necesario |
|
Clasificación de protección |
R2–R6: IP21; R7–R8: IP00 |
IP20 (estándar) |
La clasificación IP difiere; El entorno del gabinete debe ser reevaluado. |
|
Entrada/Salida de Cables |
De abajo hacia adentro, de abajo hacia afuera (R2-R6); Entrada superior, salida lateral (R7–R8) |
Arriba hacia adentro, abajo hacia afuera (todos los tamaños de marco) |
Es necesario volver a planificar la ruta del cableado: las direcciones de entrada y salida difieren -1 |
|
Definiciones de terminales |
Específico para la plataforma RDCU |
Nueva asignación de terminal |
Debe verificar y recablear punto por punto; No se puede reutilizar el cableado original directamente. |
|
Estructura de parámetros |
Grupos de parámetros (estructura tradicional) |
Nueva arquitectura de parámetros |
No se pueden copiar parámetros directamente; debe reconfigurarse según la placa de identificación del motor y los datos del proceso |
|
Lógica incorporada |
Requiere PLC externo o RDCO para maestro-esclavo |
Programación de bloques de funciones incorporada |
Algunas tareas lógicas se pueden migrar al variador, lo que podría ahorrar un PLC externo. |
|
Maestro-Esclavo |
Requiere opción RDCO + fibra óptica |
Cableado externo únicamente; soporte incorporado |
Simplifica significativamente la instalación maestro-esclavo -1 |
|
STO (desconexión de par segura) |
Opcional |
Característica estándar |
Función de seguridad incluida por defecto; verificar si el circuito de seguridad existente necesita ajuste -1 |
|
Rango de potencia |
Hasta 560kW, R8 y menos |
Corresponde a ACS800 500 V y menos, ≤560 kW |
La selección se basa en la corriente nominal, no en la coincidencia directa del número de modelo -1 |
Notas importantes:
No es "Plug-and-Play": aunque el ACS850 es el sucesor práctico del ACS800, no es un reemplazo directo. Las dimensiones físicas, las asignaciones de terminales y las estructuras de parámetros difieren.
Método de coincidencia de modelos: utilice la corriente nominal como criterio de coincidencia principal, no los números de modelo.
Migración de parámetros: el ACS850 admite el modo de copia de seguridad de parámetros, lo que permite cargar conjuntos de parámetros en el panel de control y descargarlos en unidades compatibles.
El ABB ACS850 normalmente se instala dentro de armarios eléctricos. Realizar el siguiente mantenimiento básico puede extender efectivamente la vida útil de la unidad:
1. Asegúrese de que las vías de ventilación estén despejadas dentro del gabinete y limpie periódicamente el polvo de las salidas de aire del variador para evitar alarmas de sobrecalentamiento causadas por un flujo de aire obstruido.
2. Apriete periódicamente los terminales de entrada y salida de alta corriente para evitar fallas de sobrecalentamiento causadas por conexiones sueltas u oxidadas.
3. Si el ruido del ventilador aumenta anormalmente, generalmente indica desgaste del rodamiento; simplemente reemplace el conjunto del ventilador. El diseño de la unidad permite una fácil extracción e instalación del ventilador durante el mantenimiento en el sitio.
4. Asegúrese de que la unidad esté protegida contra el polvo y la humedad; Los entornos de almacenamiento y funcionamiento deben estar libres de condensación y gases corrosivos.
5. Recomendamos registrar periódicamente datos clave, como la corriente de funcionamiento y la temperatura, para ayudar a anticipar posibles fallos.
Yueyang Tongtu se especializa en el suministro de repuestos para automatización y ofrece el siguiente soporte técnico:
- Experiencia en la selección y combinación de productos de accionamiento: al recibir los detalles del modelo, verificamos la compatibilidad de los parámetros del motor en función de las características de carga específicas del cliente en el sitio.
- Soporte de preconfiguración: para cumplir con requisitos de proceso específicos, podemos ayudar con la preconfiguración de parámetros antes del envío, lo que permite que el equipo se ponga en funcionamiento inmediatamente después del encendido y acorta el ciclo de puesta en servicio en el sitio.
- Coordinación integral: Facilitamos la comunicación respecto a modelos, calidad, cronogramas de entrega y precios, alineando los planes de entrega con los cronogramas del proyecto. - Podemos coordinar con el agente receptor designado por el cliente para los arreglos de pago contra reembolso (COD), garantizar el envío oportuno de acuerdo con los pedidos y ayudar con la coordinación requerida para la aceptación del equipo.
R: En términos de rendimiento, puede reemplazar los modelos ACS800 de alta gama; sin embargo, no es un reemplazo directo "plug-and-play". Existen diferencias en las estructuras de parámetros y definiciones de terminales entre los modelos antiguos y nuevos. El trabajo in situ requiere verificar el cableado y migrar los parámetros del proceso. Podemos ayudarle con el proceso inicial de selección y verificación del modelo.
R: Suministramos unidades nuevas y completas obtenidas a través de canales oficiales. Vienen con la última versión de firmware e incluyen todos los manuales y accesorios originales; No suministramos equipos reacondicionados o modificados.
R: Sí. Si el cliente proporciona los datos de la placa de identificación del motor y los requisitos del proceso, podemos realizar una configuración previa antes del envío. Una vez que el equipo llega al sitio, sólo se necesita una simple verificación antes de la operación de prueba.
R: Cuando no esté en uso, el equipo debe almacenarse lejos de áreas con alta humedad, condensación o mucho polvo, y protegerse contra la humedad y el polvo. Para almacenamiento a largo plazo, recomendamos encender periódicamente la unidad para evitar la acumulación de humedad.
R: Proporcione el número de modelo completo del variador, las especificaciones de voltaje y potencia del motor, el tipo de carga en el sitio y la ubicación del proyecto. Luego le proporcionaremos el presupuesto correspondiente y el tiempo de entrega estimado.
