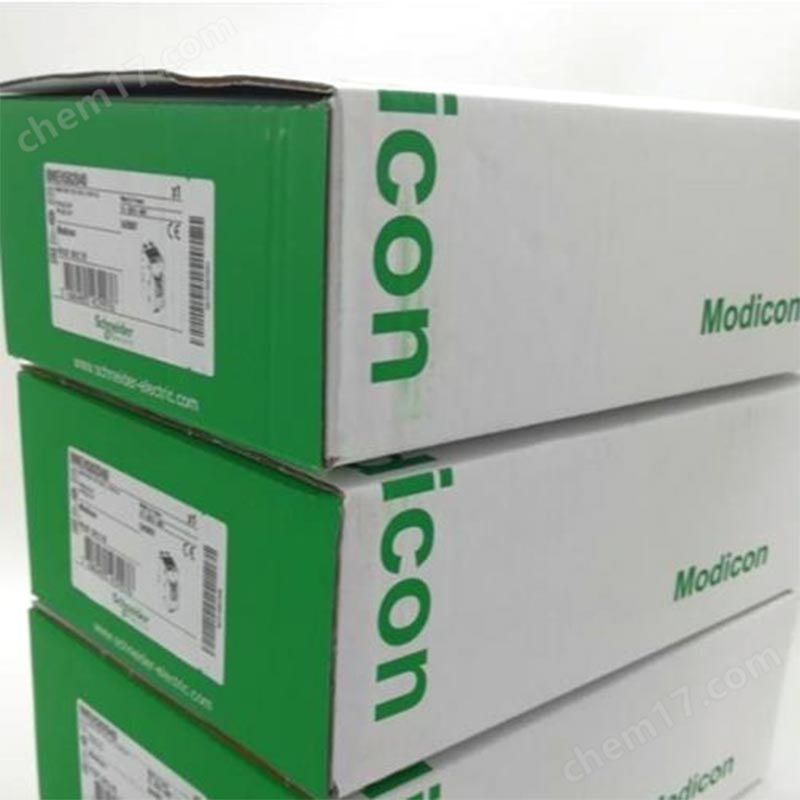

El Schneider 140DDI35310 de China Yueyang Tongtu pertenece a la plataforma de automatización Modicon Quantum de Schneider Electric y se utiliza en arquitecturas de PLC industriales para recopilar señales de interruptores, sensores, relés y dispositivos de campo. Con 32 canales de entrada, aislamiento agrupado y un tiempo de respuesta de ≤1 ms, el módulo se aplica en sistemas de automatización de infraestructura, petroquímica, fabricación, tratamiento de agua y energía.
|
Parámetro |
Especificación |
|
Modelo |
Schneider 140DDI35310 |
|
Plataforma |
PLC cuántico Modicon |
|
Tipo de módulo |
Módulo de entrada digital |
|
Canales de entrada |
32 puntos (4 grupos × 8 canales) |
|
Voltaje de entrada |
24 VCC |
|
Rango de voltaje |
19,2 V - 30 V CC |
|
Tipo de lógica |
Lógica negativa |
|
Tiempo de respuesta |
≤1ms |
|
Voltaje de aislamiento de grupo |
500 Vrms |
|
Voltaje de aislamiento del backplane |
1780 Vrms |
El Schneider 140DDI35310 está diseñado para arquitecturas de PLC Modicon Quantum y funciona como un módulo de entrada digital dentro de los sistemas de control Quantum existentes.
Se puede integrar en configuraciones de bastidor de PLC para expansión de entradas digitales, reemplazo de módulos existentes, actualizaciones de gabinetes de control y aplicaciones de mantenimiento del sistema.
El uso de un módulo compatible dentro de la misma plataforma PLC ayuda a mantener las disposiciones de cableado de campo existentes y las configuraciones de lógica de control, lo que reduce las modificaciones innecesarias durante las actualizaciones del sistema o el reemplazo de módulos.
El módulo proporciona 32 puntos de entrada digital dispuestos en cuatro grupos de ocho canales. Admite señales de entrada de 24 VCC con un rango de voltaje de 19,2 V a 30 VCC.
El diseño de aislamiento agrupado separa eléctricamente diferentes circuitos de entrada, lo que ayuda a reducir la interferencia de señal entre dispositivos de campo conectados a diferentes grupos.
Esta configuración es adecuada para sistemas de automatización que requieren la recopilación de múltiples señales discretas y al mismo tiempo mantienen un uso eficiente del espacio del bastidor del PLC.
El 140DDI35310 adopta características de entrada lógica negativa y admite sensores tipo NPN comúnmente utilizados en equipos de automatización industrial.
Se puede conectar con dispositivos de campo, incluidos interruptores de proximidad, sensores fotoeléctricos, interruptores de límite y contactos de estado de equipos para la adquisición de señales discretas.
El diseño de entrada admite la recopilación de señales de campo distribuidas en sistemas donde se conectan múltiples dispositivos de conmutación a plataformas de control PLC.
El panel frontal incluye 32 indicadores de canal verdes y un indicador de falla rojo.
Cada canal de entrada tiene una pantalla de estado individual, lo que permite al personal de mantenimiento verificar las condiciones de la señal directamente desde el gabinete del PLC.
Los indicadores de diagnóstico ayudan a los equipos de mantenimiento a identificar puntos de entrada activos, monitorear cambios en las señales de campo y localizar condiciones de entrada anormales durante las operaciones de solución de problemas.
El Schneider 140DDI35310 se utiliza en sistemas de automatización donde es necesario recopilar y monitorear múltiples señales discretas a través de plataformas PLC Modicon Quantum.
En las industrias petroquímica y de procesos, el módulo recopila señales de retroalimentación digital de interruptores de posición de válvulas, contactos de estado de equipos y sistemas de interbloqueo de seguridad.
Estas señales permiten que las plataformas PLC monitoreen las condiciones operativas y procesen los estados de los equipos dentro de sistemas de control automatizados.
En instalaciones de distribución de energía, el módulo se utiliza para recopilar señales de estado de equipos eléctricos, incluidas posiciones de disyuntores, estados de interruptores de desconexión y entradas digitales relacionadas con la protección.
Las señales recopiladas proporcionan información de estado para procesos de control y monitoreo basados en PLC.
En plantas de tratamiento de agua, el módulo admite el monitoreo centralizado de las condiciones operativas de las bombas, las posiciones de las válvulas, las señales de alarma y la retroalimentación del equipo auxiliar.
Estas entradas digitales permiten que los sistemas de automatización realicen un seguimiento del funcionamiento del equipo y respondan a las condiciones cambiantes del proceso.
En maquinaria industrial y sistemas de automatización de producción, el módulo se conecta con sensores de proximidad, sensores fotoeléctricos, interruptores de límite y señales de estado de la máquina.
Los datos de entrada recopilados respaldan el monitoreo de equipos, el control de secuencia y los procesos de producción automatizados.
