El ICS Triplex T9432 de Yueyang Tongtu funciona como nodo de detección de campo dentro de la arquitectura del sistema de seguridad Trusted® o AADvance. Adquiere señales analógicas de transmisores de campo que miden y las convierte en valores digitales para el controlador de seguridad.
Su función es garantizar que el controlador de seguridad reciba datos analógicos precisos, oportunos y validados desde el campo y evitar que cualquier falla o inexactitud en la etapa de entrada pueda comprometer todo el circuito de seguridad.

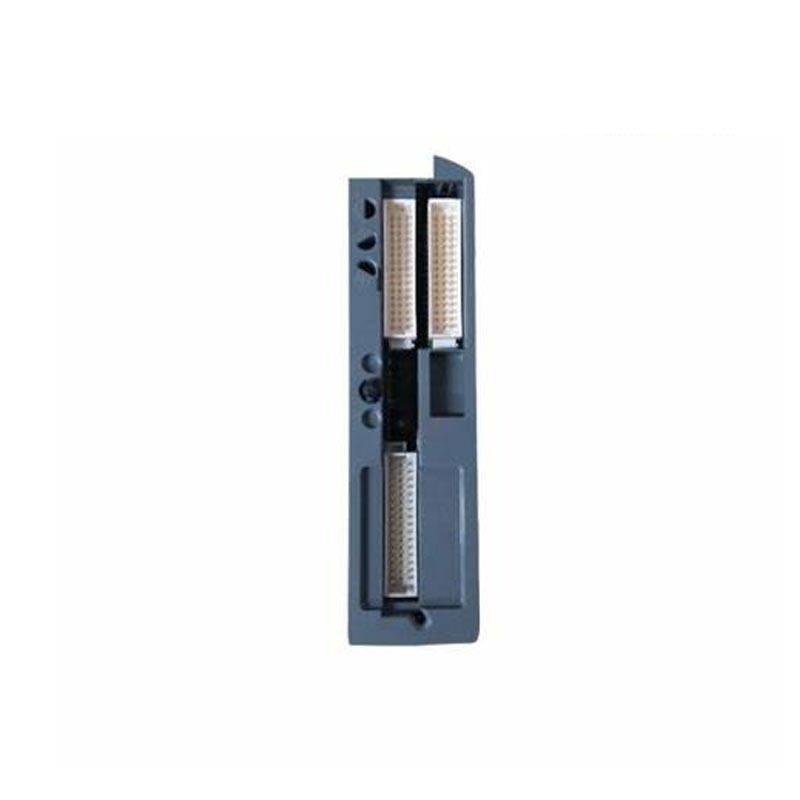

El ICS Triplex T9432 es un módulo de entrada analógica aislada de 16 canales diseñado para las plataformas Trusted® y AADvance SIS. Cada uno de los 16 canales está aislado independientemente de los demás y del backplane del sistema.
1. Tipos de señales admitidas:
Corriente: 4–20 mA (predeterminado), 0–20 mA
Voltaje: 0–10 V, 1–5 V, ±5 V, ±10 V
IDT: Pt100, Pt1000
Termopar: J, K, T, E, R, S, B
2. Resolución y precisión: resolución de 16 bits con una precisión de escala completa de ±0,05 % a ±0,1 %.
3. Tasas de muestreo y actualización: el módulo ofrece un intervalo de actualización de 6 ms en modo sin filtro, con una frecuencia de muestreo máxima de 100 kHz. En la configuración TMR, los tiempos de exploración son de aproximadamente 2,656 ms.
4. Aislamiento: Aislamiento de canal a canal y de canal a plano posterior a ±1,5 kVCC soportado durante 1 minuto.
5. Comunicación HART: El módulo admite el paso HART, lo que permite la recuperación de datos de diagnóstico desde dispositivos de campo inteligentes sin interrumpir la medición analógica.
El módulo incorpora tres cortes de procesamiento independientes. Si un segmento falla, los otros dos continúan funcionando y el módulo mantiene su funcionalidad completa.
Los tipos de señales se pueden configurar mediante software a través del software de configuración Trusted Toolset. Se pueden acomodar diferentes dispositivos de campo sin cambios de hardware, lo que reduce la necesidad de múltiples tipos de módulos en el inventario.
El ICS Triplex T9432 admite el reemplazo en línea sin apagar el sistema. Tenga en cuenta que la ranura debe colocarse en modo de mantenimiento mediante software antes de retirarla para evitar activar falsas alarmas.
El módulo monitorea continuamente la integridad de la fuente de alimentación, la calidad de la señal y los circuitos internos. Detecta circuitos abiertos, cortocircuitos, sobretensión, condiciones por debajo y por encima del rango en cada canal. Los LED del panel frontal proporcionan indicación visual del estado del módulo y de cada canal individual. Un dispositivo de vigilancia de hardware independiente inicia automáticamente un apagado seguro si se detecta una falla crítica.
Al adquirir el ICS Triplex T9432, considere los siguientes factores:
Confirme que el módulo esté diseñado para su sistema específico. El módulo está diseñado para plataformas Trusted® y AADvance. Puede que no sea compatible con otras líneas de productos ICS Triplex.
El módulo proporciona 16 canales aislados. If your application requires fewer channels, the T9431 (8-channel version) may be a more cost-effective alternative.
El módulo requiere un conjunto de terminación compatible: T9831, T9832 o T9833. Asegúrese de que el conjunto de terminación coincida con la configuración del cableado de campo y los requisitos de integridad de seguridad.
El módulo admite entradas de corriente, voltaje, RTD y termopar. Confirme que el módulo admita los tipos de señales específicos utilizados en sus dispositivos de campo. Para entradas de termopar, verifique que la variante del módulo admita el tipo de termopar específico (J, K, T, E, R, S o B) requerido.
Si sus dispositivos de campo están habilitados para HART y necesita diagnóstico remoto y datos de administración de activos, confirme que la funcionalidad de paso HART esté habilitada en la configuración de su sistema.
|
Marca |
ICS triplex |
|
País natal |
Estados Unidos |
|
Tipo de módulo |
Módulo regulador/módulo de entrada analógica |
|
Rango de voltaje |
20 a 32 V CC |
|
Rango actual |
100-400 A |
|
Peso |
Aprox. 2 kilos |
|
Factor de forma |
Modular |
El ICS Triplex T9432 se implementa en industrias que requieren adquisición de señales analógicas de alta integridad con cumplimiento de SIL 3:
Sistemas de parada de emergencia, monitoreo de presión y temperatura en boca de pozo, medición de nivel y flujo de tuberías, instalaciones de procesamiento de gas natural.
Control de temperatura y presión del reactor, sistemas de detección de fuego y gas, controles de columnas de destilación, monitoreo de unidades de craqueo catalítico.
Monitoreo de temperatura y presión de calderas, medición de vibración de turbinas y temperatura de cojinetes, sistemas de gestión de quemadores (BMS).
Control de válvulas vinculadas a TMR de alta frecuencia de alto horno.
Monitorización de parámetros críticos de procesos en instalaciones de tratamiento municipales e industriales.
El amplio rango de temperatura de funcionamiento del módulo (–40 °C a +70 °C) admite instalaciones al aire libre, refugios sin calefacción y condiciones climáticas extremas comunes en sitios de generación de energía remota y de petróleo y gas upstream.
R: No. Emerson discontinuó este modelo. Sin embargo, el excedente de stock probado sigue estando disponible a través de proveedores especializados, incluido Yueyang Tongtu. Confirme la disponibilidad y el estado (nuevo original versus usado probado) antes de realizar el pedido.
R: El T9432 proporciona 16 canales de entrada analógica aislados. El T9431 proporciona 8 canales y es adecuado para aplicaciones con requisitos de recuento de canales más bajos.
R: El módulo es compatible con los conjuntos de terminación T9831, T9832 y T9833. T9832 proporciona terminación de redundancia modular dual, mientras que T9833 proporciona terminación de redundancia modular triple para niveles de integridad de seguridad más altos.
R: Sí, el módulo admite intercambio en caliente. Sin embargo, la ranura debe colocarse en modo de mantenimiento a través del software de configuración antes de retirarla para evitar activar falsas alarmas.
R: El módulo ofrece autodiagnósticos integrales que incluyen monitoreo de la fuente de alimentación, verificación de la integridad de la señal, detección de circuito abierto/cortocircuito, detección fuera de rango y vigilancia de hardware independiente con apagado automático seguro en caso de fallas críticas. Los LED del panel frontal proporcionan indicación visual del estado.
R: Sí. El módulo admite el paso HART, lo que permite la recuperación de datos de diagnóstico desde dispositivos de campo inteligentes. Los datos HART se pueden utilizar para monitorear las condiciones del dispositivo y diagnosticar el módulo de alimentación.
R: Para cumplir con SIL 3, se recomienda una verificación de precisión a gran escala anualmente. Los registros de calibración deben conservarse para las auditorías de seguridad.
|
