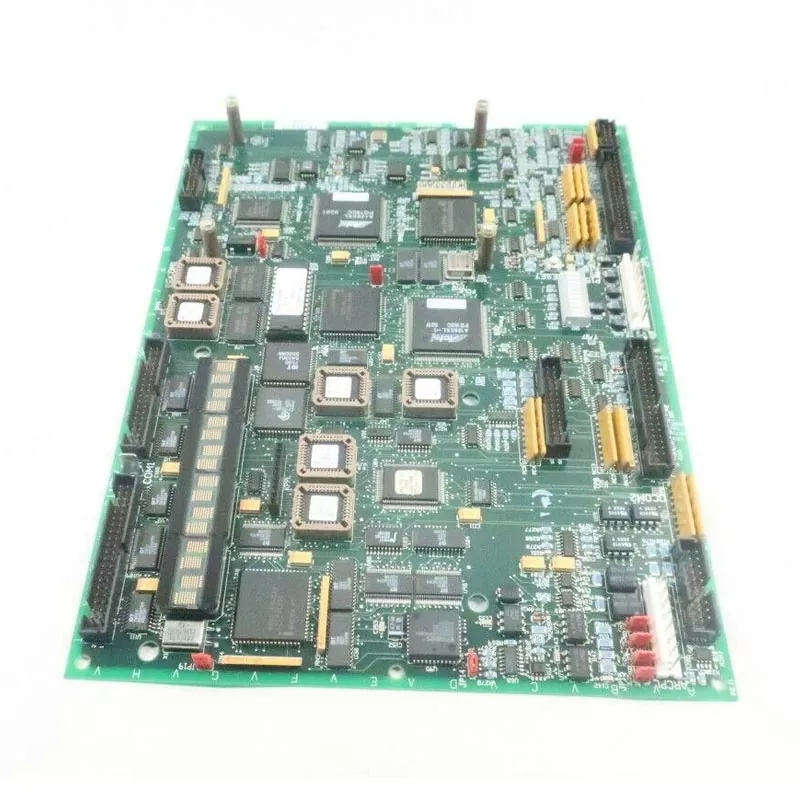

GE Fanuc DS200PCCAG5AC

GE Fanuc DS200PCCAG5AC es una tarjeta de control de energía PCCA de alta potencia dentro del sistema de control GE Fanuc Mark V, que actúa como eje central para los circuitos de accionamiento de la unidad.

Parámetro del producto

Hardware principal y características funcionales

1. Diseño dedicado de alta potencia (alta HP)

Revisión de hardware G5 configurada específicamente para aplicaciones de alta potencia, que admite modos de accionamiento regenerativo/no regenerativo con un rango de voltaje de armadura de 240 a 630 V CC.

Sin amortiguadores integrados: todos los componentes de amortiguación se reubican en conjuntos de sistemas externos. Este es un diseño de ingeniería deliberado para el Grupo G5, no un defecto. Al eliminar los amortiguadores y los circuitos de atenuación integrados, la densidad de potencia y la eficiencia de disipación de calor mejoran significativamente para aplicaciones de puentes SCR de alta potencia.

2. Interfaz del puente de alimentación SCR

Impulsa puentes de potencia SCR de alta corriente a través de señales de compuerta aisladas por transformador de pulsos, proporcionando aislamiento galvánico de 1500 V RMS entre circuitos de control de bajo voltaje y secciones de potencia de alto voltaje.

12 conectores macho para señales de pulso de puerta directa e inversa, que admiten topologías SCR de puente completo.

Se conecta con tableros de alimentación tipo DCFB y admite reactores Leg y fusibles Leg para una protección precisa contra sobrecorriente a nivel de rama.

3. Configuración flexible del sistema

4 puentes integrados (JP1, JP2, WP3, WP4) para configurar: número de grupo de tarjetas, rango de voltaje del sistema, operación del capacitor, temporización del puente y retroalimentación de voltaje.

Diseño sin fusibles: depende de fusibles externos para protección contra sobrecorriente, una opción de diseño que simplifica el reemplazo de la placa y reduce el tiempo de mantenimiento.

Compatible con marcos de rack Mark V tipo J, K y M; Admite configuraciones de transformadores de bus comunes e independientes.

4. Diagnóstico y seguimiento del estado

Indicadores LED: PWR (alimentación), FALLA, TRIP, lo que permite una evaluación rápida del estado en el sitio.

Puntos de prueba montados en placa para verificación de señales (pulsos de puerta, señales de retroalimentación CT/VT).

5. Diseño ambiental y de confiabilidad

Revestimiento conformal para protección contra el polvo, la humedad y la exposición a productos químicos en entornos industriales hostiles.

Temperatura de funcionamiento: -20°C a +60°C (rango industrial estándar).

Bajo consumo de energía: ≤5W desde la fuente de alimentación del backplane.

Diseño de PCB multicapa con inmunidad EMI mejorada.

Interfaz de comunicación y compatibilidad de protocolos

1. Admite interfaz con microcontroladores de usuario y equipos PLC; Las interfaces de hardware incluyen puertos serie RS-232 y RS-485, con compatibilidad simultánea para métodos de comunicación inalámbrica y Ethernet.

2. Cuenta con soporte integrado para múltiples protocolos de comunicación, incluidos protocolos específicos de PLC, Modbus, I2C y protocolos personalizados, lo que garantiza una amplia compatibilidad con varios dispositivos de automatización en el sitio.

3. Las pantallas de monitoreo y operación se desarrollan utilizando el software de configuración HMImaker, lo que permite una generación rápida y sin código de interfaces gráficas.

Arquitectura y ventajas operativas

1. Diseño de hardware totalmente digital sin sistema operativo, lo que elimina el riesgo de fallos del sistema; la unidad se inicia directamente en la interfaz operativa, lo que garantiza un rendimiento de visualización estable.

2. Alta inmunidad a las interferencias electromagnéticas (EMI), lo que lo hace adecuado para su instalación dentro de gabinetes en entornos con alta EMI, como plantas de energía y talleres de procesamiento químico.

3. GE Fanuc DS200PCCAG5AC ofrece un bajo consumo de energía general y velocidades de actualización de pantalla rápidas; El reemplazo de repuestos no requiere instalación o implementación compleja de sistemas de bajo nivel.

4. La placa realiza funciones duales (visualización y control) y sirve como punto de conexión crítico para sistemas de suministro de energía de alta potencia, actuando como un componente central indispensable del circuito de accionamiento.

Referencia rápida de compatibilidad del sistema Mark V

Industrias aplicables y condiciones operativas

1. Energía, potencia y petróleo y gas

Reemplazo de repuestos para sistemas Mark V en grupos electrógenos y equipos de energía; soluciona fallas en los circuitos de control de arranque/apagado y regulación de velocidad.

2. Fabricación de productos químicos

Unidades de automatización para líneas de producción química, utilizadas para monitoreo de equipos de proceso y control de accionamiento de circuito cerrado.

3. Ingeniería Marina

Instalaciones de automatización para plataformas marinas, equipos de manipulación, monitorización de procesos y retransmisión de señales de accionamiento.

4. Fabricación tradicional

Modernización de sistemas heredados de automatización de fábricas; reemplaza tableros envejecidos o dañados del mismo modelo para restaurar el funcionamiento del equipo.

Nota: GE Fanuc DS200PCCAG5AC es un repuesto de hardware descontinuado; se utiliza principalmente para el mantenimiento de sistemas heredados existentes y no se recomienda para el desarrollo de nuevos proyectos.

Preguntas frecuentes

P1: ¿Se puede intercambiar GE Fanuc DS200PCCAG5AC directamente con una tarjeta PCCA de versión estándar?

R: No. Este modelo es una versión dedicada de alta potencia (High-HP) con revisión de hardware G5. La placa en sí no integra componentes de amortiguación o atenuación; estos se reubican en conjuntos de sistemas externos como un diseño de ingeniería deliberado para aplicaciones de alta potencia. El reemplazo directo con una versión estándar (por ejemplo, G1/G2) resultará en falta de hardware y anomalías en el sistema.

Antes de continuar: Verifique que su sistema tenga reactores Leg y fusibles Leg instalados. Confirme que la configuración completa del hardware coincida con el requisito del G5 de alta potencia. Si no está seguro, proporcione el número de serie del bastidor Mark V de su sistema y le ayudaremos con la verificación.

P2: ¿Cuáles son los síntomas típicos en el sitio cuando la placa no funciona correctamente?

R: Los síntomas de falla comunes incluyen:

La unidad no arranca o muestra una regulación de velocidad anormal

La unidad motriz se dispara con códigos de falla relacionados con el puente SCR

En casos severos, se activa el bloqueo de apagado inmediato.

Importante: Algunas fallas están latentes: no se muestran alarmas de error y las luces indicadoras pueden parecer normales. Estos casos requieren una evaluación integral basada en datos de diagnóstico del sistema, incluida la verificación de la señal de pulso de puerta y verificaciones de retroalimentación CT/VT en puntos de prueba montados en placa. No confíe únicamente en los indicadores LED para el diagnóstico

P3: ¿Qué información se requiere al comprar este repuesto, además del número de modelo completo?

R: Para garantizar la compatibilidad, recomendamos proporcionar:

Versión del sistema Mark V y revisión del firmware (si se conoce)

Clasificación de potencia de la unidad y rango de voltaje de armadura

Tipo de bastidor del sistema (J, K o M)

Si la pieza es para un reemplazo completo de la unidad o para fines de solución de problemas/respaldo

Revisión de la placa actual (si reemplaza una placa existente, proporcione su modelo completo y su revisión)

Esta información nos ayuda a verificar la compatibilidad y evitar errores de implementación causados ​​por diferencias de versión.

P4: ¿Qué comprobaciones sencillas se deben realizar después de recibir la placa pero antes de la instalación en el sitio?

R: Lista de verificación previa a la instalación:

P5: ¿El fabricante original todavía fabrica esta placa de circuito?

R: No. Este hardware es una pieza de repuesto descontinuada. GE ya no produce en masa el DS200PCCAG5ACB. La disponibilidad del mercado depende principalmente del inventario existente.

Consejo de selección: al adquirir esta pieza, dé prioridad a la verificación de la compatibilidad de la versión del hardware (revisión G5) y la configuración del sistema para evitar comprar un componente incompatible. Solo suministramos tableros originales genuinos obtenidos a través de canales formales, no unidades reacondicionadas o recuperadas.

P6: ¿Se puede intercambiar la placa en caliente mientras el sistema está en ejecución?

R: No. Los sistemas Mark V no fueron diseñados para la inserción en vivo de hardware PCCA. Poner la placa bajo alimentación puede dañar las interfaces SCR o las conexiones del backplane. Apague siempre el sistema por completo antes de retirarlo o instalarlo.
