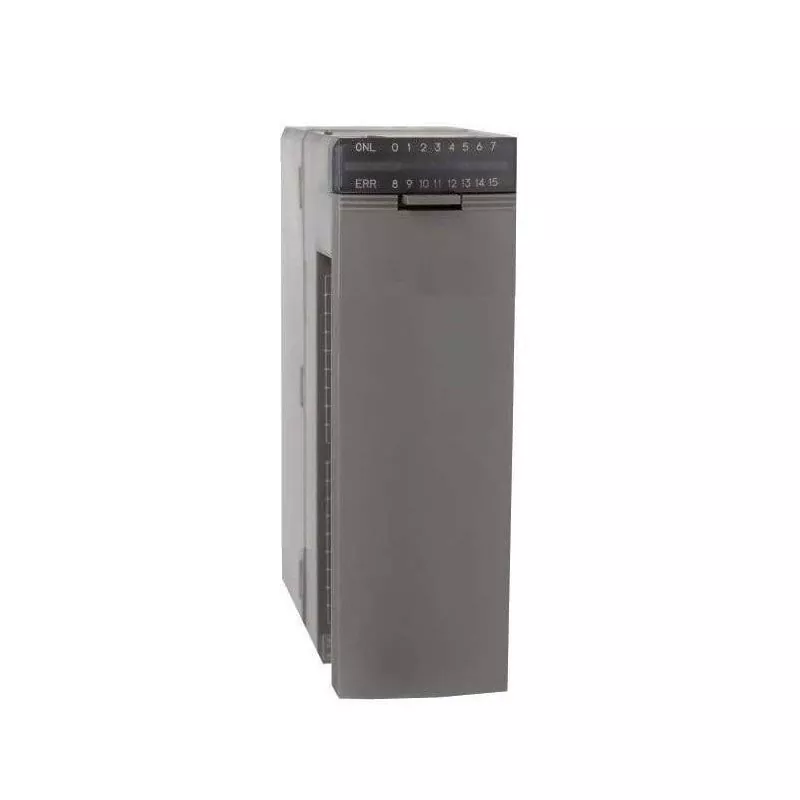

Fuji NP1X1606-W

El Fuji NP1X1606-W es un módulo de expansión de entrada de CC de 16 puntos para el PLC de la serie MICREX-SX. Acepta señales de campo de 24 VCC y proporciona estado de entrada digital a la CPU. El módulo se utiliza en paneles de control donde se requieren puntos de entrada adicionales.

Yueyang Tongtu suministra este módulo como repuesto para automatización industrial. La empresa mantiene existencias de componentes Fuji MICREX-SX y respalda el abastecimiento de números de piezas más antiguos o descontinuados. La inspección previa al envío y la confirmación de compatibilidad están disponibles.

Identificación del producto

Especificaciones técnicas

Los valores anteriores se basan en la información proporcionada por la fuente del producto. Para conocer parámetros de ingeniería detallados, como temperatura de funcionamiento, temperatura de almacenamiento, dimensiones y peso, consulte la documentación técnica oficial de Fuji Electric MICREX-SX. Si la hoja de datos oficial está disponible, debe usarse como referencia principal.

Fuente técnica: Documentación de la serie Fuji Electric MICREX-SX y manual del producto. En caso de discrepancias, tendrán prioridad los datos oficiales del fabricante.

Características de diseño y hardware

El NP1X1606-W es parte del sistema de E/S modular MICREX-SX. El módulo utiliza una carcasa compacta para ahorrar espacio en el panel de control. Se conecta al sistema a través de la interfaz de expansión y proporciona terminales de tornillo para cableado de campo.

El circuito de entrada acepta señales estándar de 24 VCC de sensores, interruptores y contactos de relé. El tiempo de respuesta de aproximadamente 10 ms es adecuado para aplicaciones generales de entradas digitales.

Mantenimiento de campo y solución de problemas

Mantenimiento de rutina

1. Mantenga las aberturas de ventilación libres de polvo y escombros. El polvo acumulado puede reducir la disipación de calor y provocar el envejecimiento prematuro de los componentes.
2. Verifique los terminales de tornillo periódicamente. La vibración y los ciclos térmicos pueden hacer que las conexiones se aflojen con el tiempo.
3. Verifique que la cubierta de terminales esté instalada después del cableado. El grado de protección IP20 depende de que la cubierta esté colocada.

Verificaciones de fallas comunes

Si un punto de entrada no se registra correctamente:

1. Confirme que el dispositivo de campo esté suministrando 24 VCC al terminal de entrada.
2. Verifique el cableado desde el bloque de terminales al módulo. Un tornillo flojo o un cable roto es una causa frecuente.
3. Verifique el LED indicador de entrada para el canal correspondiente. Si el LED está encendido pero la CPU no lee la señal, el problema puede estar en la comunicación de expansión.
4. Si el LED está apagado mientras la señal de campo está presente, el punto de entrada puede estar dañado o el terminal común puede estar desconectado.
5. Cambie el cableado de campo a un punto de entrada que sepa que funciona. Si la señal sigue al dispositivo de campo, el punto de entrada original está defectuoso.

Prueba e inspección del producto

Para respaldar la verificación del producto, se pueden proporcionar o confirmar los siguientes elementos antes del envío:

• Fotografías reales del módulo (anverso, reverso, lado del terminal)
• Foto de la placa de identificación y del número de pieza
• Registro de inspección previa al envío
• Foto del estado del embalaje

La disponibilidad de estos artículos depende del stock y lote actual. Por favor solicítelos al confirmar el pedido.

Lista de verificación de inspección previa al envío

Preguntas frecuentes

P1: ¿Cómo confirmo que el NP1X1606-W es compatible con mi sistema MICREX-SX?

R: Proporcione el modelo de CPU y una foto del módulo existente. Comprobaremos la interfaz de expansión y la configuración del sistema antes del envío.

P2: ¿Cuál es la diferencia entre la corriente de entrada de 7 mA y la señal aplicable de 35 mA?

R: 7 mA es la corriente típica consumida por el circuito de entrada del módulo cuando se aplican 24 VCC. 35 mA es la clasificación de corriente máxima para la fuente de señal de campo. El significado exacto de estos valores debe confirmarse en la hoja de datos oficial de Fuji Electric.

P3: ¿Se puede intercambiar este módulo en caliente?

R: El NP1X1606-W no está diseñado para intercambio en caliente. La alimentación del sistema debe apagarse antes de retirar o insertar el módulo para evitar daños.

P4: ¿Qué debo comprobar si un punto de entrada deja de funcionar?

R: Primero verifique que la señal de campo esté presente en el terminal. Luego verifique el cableado y el indicador de entrada. Si el LED está encendido pero la CPU no lee la señal, verifique la comunicación de expansión. Si el LED está apagado, el circuito de entrada puede estar dañado.

P5: ¿Aún está disponible el NP1X1606-W?

R: La disponibilidad depende del estado de producción actual del fabricante y del inventario del distribuidor. Comuníquese con nosotros con la cantidad requerida y el lugar de entrega para que podamos verificar las opciones de abastecimiento actuales.

P6: ¿Puedo utilizar este módulo con una serie de PLC Fuji diferente?

R: El NP1X1606-W es específico de la serie MICREX-SX. No es compatible con otras familias de PLC Fuji. El modelo de CPU debe confirmarse antes de realizar el pedido.

Información del proveedor

Yueyang Tongtu E-commerce Co., Ltd. ha suministrado repuestos para automatización industrial durante más de 20 años. La empresa se centra en PLC, DCS y sistemas de monitoreo de maquinaria, y mantiene existencias de componentes Fuji MICREX-SX.

• Ámbito de negocio: Repuestos de automatización industrial, incluidos módulos PLC, unidades de E/S, componentes de sistemas DCS y repuestos de sistemas de control descontinuados.
• Control de calidad: Todos los productos se verifican para determinar el número de pieza, la condición física y la integridad del conector antes del envío. Se acepta la inspección de terceros.
