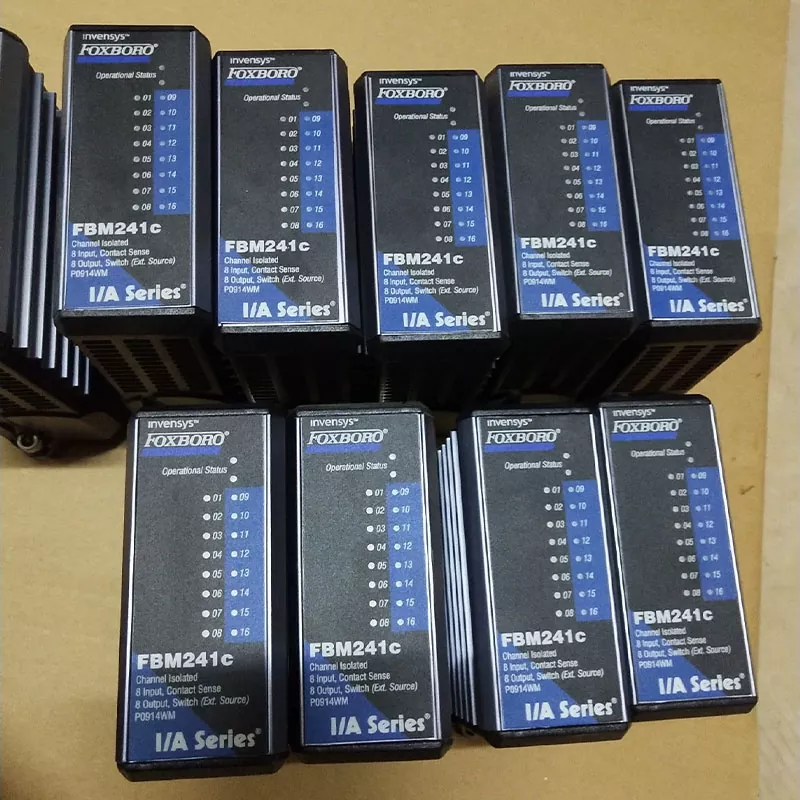

El Foxboro FBM241C P0914WM combina monitoreo de señal discreta y control de salida en un módulo de E/S aislado de un solo canal, lo que lo hace adecuado para mantener sistemas de control compatibles de la serie Foxboro I/A. Para equipos de mantenimiento, integradores de sistemas y usuarios industriales, puede servir como un práctico reemplazo o componente de repuesto para las instalaciones existentes de Foxboro.
El Foxboro FBM241C P0914WM proporciona ocho canales de entrada de detección de contacto. Cada canal puede detectar un estado de contacto abierto o cerrado y utiliza un circuito humectante de contacto de 24 VCC.
Las características de entrada incluyen:
Se proporcionan ocho canales de salida discretos para conmutar cargas de fuente externa.
La especificación de salida incluye:
La disposición real de carga y terminación debe compararse con la configuración del sistema antes de la instalación.
Los canales de E/S están aislados eléctricamente entre sí y de tierra. Esta configuración ayuda a separar los circuitos de campo y puede reducir el efecto de las diferencias eléctricas entre los dispositivos de campo conectados.
Las características de aislamiento son parte del diseño del módulo y deben considerarse al integrarlo en un sistema de control existente.
El módulo admite tiempos de filtro o antirrebote configurables de 0, 4, 8, 16 o 32 ms.
Esto permite configurar la respuesta de entrada de acuerdo con las características de los contactos de campo conectados y ayuda a evitar cambios de señal no deseados causados por rebotes de contactos o perturbaciones de corta duración.
El Foxboro FBM241C P0914WM opera entre el sistema de control y los dispositivos de campo discretos conectados.
En el lado de entrada, los contactos de campo proporcionan estados abiertos o cerrados que son detectados por los circuitos de detección de contactos del módulo. Estos estados se procesan como señales de entrada discretas para el sistema de control.
En el lado de salida, el módulo recibe comandos de control discretos y conmuta una carga eléctrica suministrada externamente a través del canal de salida apropiado.
Esta disposición permite que el módulo maneje tanto el monitoreo de señales de campo como el control de salidas discretas dentro de la misma unidad de E/S.
| Artículo | Especificación |
| Marca | Foxboro |
| Modelo | FBM241C |
| Número de pieza | P0914WM |
| Tipo de producto | Módulo de E/S discretas con canal aislado |
| Sistema | Serie Foxboro I/A |
| Canales de entrada | 8 |
| Canales de salida | 8 |
| Tipo de entrada | Sentido de contacto |
| contacto mojado | 24 VCC ±15% |
| Tipo de salida | Salida discreta de origen externo |
| Voltaje de salida máximo aplicado | 60 VCC |
| Corriente de carga máxima | 2A |
| Tiempo de filtro/antirrebote | 0, 4, 8, 16 o 32 ms |
| Dimensiones del módulo | 102 × 45 × 104 milímetros |
| Aprox. Peso | 284 gramos |
| Montaje | Placa base modular |
| Tipo de suministro | Pieza de repuesto de automatización |
Las dimensiones del módulo y la información de montaje se basan en la documentación técnica de Foxboro FBM241/b/c/d.
El Foxboro FBM241C P0914WM pertenece a la familia Foxboro I/A Series Compact 200 de módulos de E/S discretas.

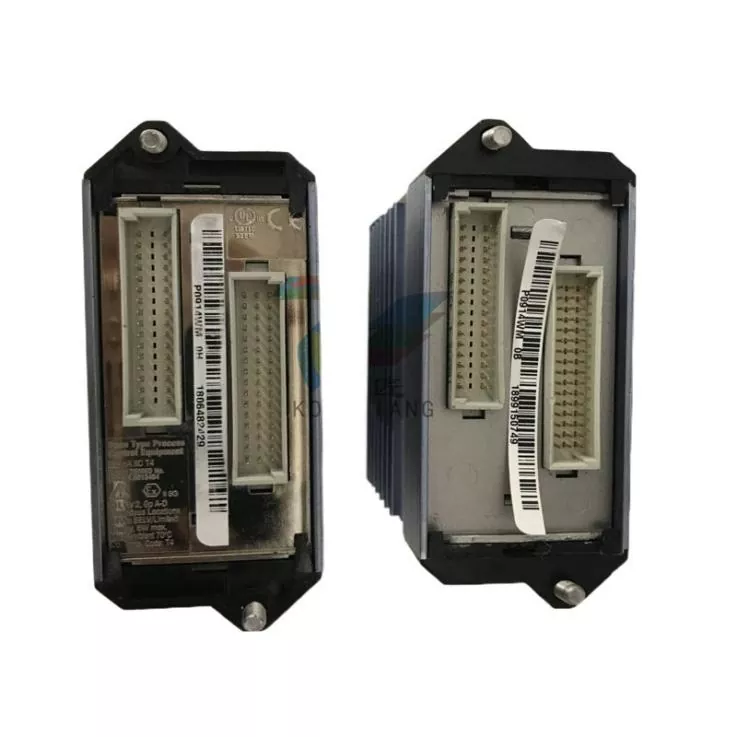

Está diseñado para funcionar con componentes del sistema compatibles, incluida la placa base modular, el conjunto de terminación y el cable de terminación adecuados. La disposición exacta de la terminación depende de la configuración de entrada y salida requerida.
Antes de pedir una unidad de reemplazo, los clientes deben verificar:
La documentación de Foxboro identifica P0914WM como el número de pieza asociado con FBM241c.
El módulo está diseñado para sistemas de control industrial que requieren monitoreo y conmutación de señales de campo discretas.
Las aplicaciones típicas incluyen:
Su combinación de entradas y salidas discretas lo hace adecuado para aplicaciones donde se requiere monitoreo de contacto de campo y señales de control discretas dentro del mismo sistema.
El Foxboro FBM241C P0914WM es un módulo de E/S discretas de canal aislado con 8 canales de entrada y 8 canales de salida para sistemas de control Foxboro compatibles.
Proporciona 8 canales de entrada discretos y 8 canales de salida discretos.
Los canales de entrada utilizan detección de contacto con humectación de contacto de 24 VCC. Están diseñados para detectar estados de contacto abiertos y cerrados.
Las salidas discretas de origen externo admiten un voltaje aplicado de hasta 60 VCC y una corriente de carga de hasta 2 A, sujeto a la configuración de terminación aplicable y los requisitos del sistema.
Sí. El módulo proporciona aislamiento de canal entre los canales de E/S y entre los canales y tierra.
P0914WM es el número de pieza asociado con el módulo Foxboro FBM241C. La documentación de Foxboro enumera FBM241c con el número de pieza P0914WM.
