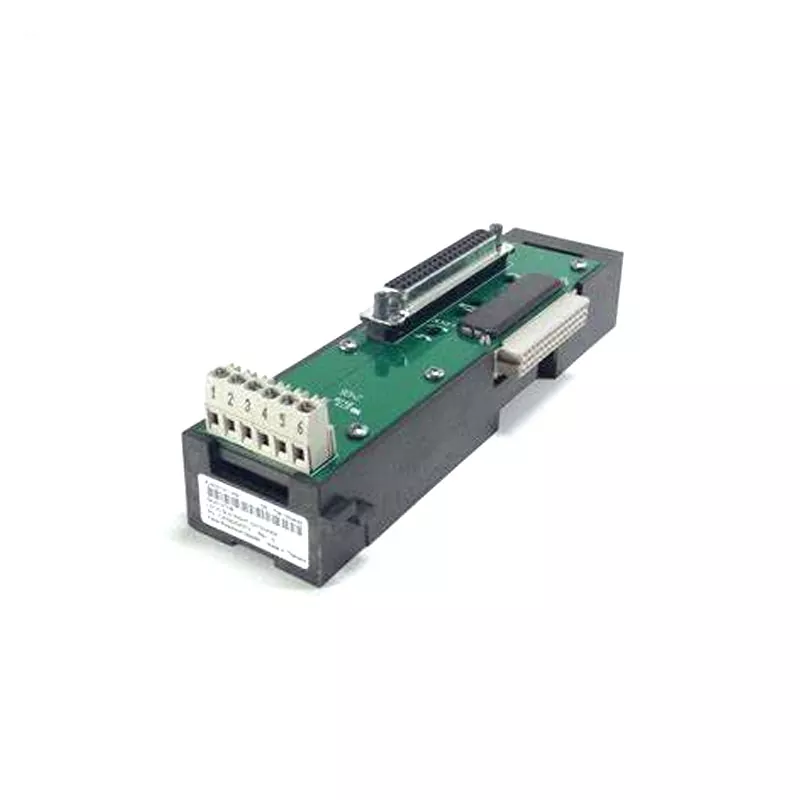

El Emerson KJ4010X1-BG1 12P0830X062 suministrado por Yueyang Tongtu pertenece al subsistema de E/S de la serie DeltaV M y funciona como módulo portador. No realiza conversión de señales ni procesamiento lógico; su función es mantener la conexión eléctrica y mecánica del LocalBus, pasando datos y energía del portador izquierdo al portador derecho.
Este módulo suele ser necesario cuando un bastidor DeltaV existente se ha quedado sin ranuras de E/S y se requieren portadores adicionales para acomodar más módulos de E/S. Al instalar Emerson KJ4010X1-BG1 12P0830X062 en la ranura adecuada, LocalBus se extiende al nuevo subbastidor, lo que permite que el mismo controlador administre los módulos de E/S adicionales.
Cuando se utiliza este módulo para agregar capacidad de E/S, el controlador DeltaV permanece sin cambios y la configuración del sistema no requiere una descarga completa.
El módulo cuenta con las certificaciones ATEX Zona 2, IECEx, FM Clase I División 2, CSA y UKEX. Puede instalarse directamente en sitios industriales con gases o polvo inflamables, como refinerías, plantas químicas e instalaciones de procesamiento de gas natural.
El rango de temperatura de funcionamiento es de –40 °C a +70 °C, lo que lo hace adecuado para gabinetes de exterior, habitaciones sin aire acondicionado y condiciones climáticas extremas.
El módulo utiliza un diseño a presión. Se puede insertar en las ranuras de la guía del panel posterior hasta que el pestillo encaje, sin necesidad de herramientas especiales.
El módulo cumple con ISA-S71.04-1985 Clase G3 en cuanto a resistencia a contaminantes transportados por el aire y soporta impactos de 10 g (medio sinusoidal, 11 ms) y vibraciones de pico a pico de 1 mm.
Antes de instalar o retirar el Emerson KJ4010X1-BG1 12P0830X062, se debe apagar la alimentación del bastidor DeltaV. El módulo no debe insertarse ni retirarse mientras el sistema esté energizado.
1. Asegúrese de que el sistema esté apagado y que el área sea segura.
2. Alinee el módulo con las ranuras de la guía del backplane y empújelo horizontalmente.
3. Insértelo hasta que el mecanismo del pestillo encaje y verifique que el módulo esté al ras con los soportes adyacentes y asentado de forma segura.
Después de la instalación, no se requiere calibración ni configuración de parámetros, ya que el módulo no contiene componentes ajustables ni piezas que el usuario pueda reparar.
1. Removing any carrier module while the system is powered will interrupt LocalBus continuity, causing all downstream carriers to lose communication with the controller.
2. Para cables LocalBus que cruzan entre gabinetes en áreas peligrosas, se debe aplicar protección de conducto según los requisitos NEC o IEC.
Antes de ordenar el Emerson KJ4010X1-BG1 12P0830X062, se deben verificar los siguientes elementos:
Este modelo es un extensor derecho. Si el diseño del rack requiere una extensión del bus hacia la izquierda, se necesita un modelo diferente. Consulte el dibujo de disposición del bastidor antes de realizar un pedido.
Sume los anchos de todos los transportadores existentes y propuestos para confirmar que la longitud total no exceda los 6,5 metros. Si el total excede este límite, considere particionar el sistema o agregar otro controlador en lugar de continuar encadenando extensores.
Confirme que la clasificación de área peligrosa del sitio coincida con las certificaciones del módulo. Este módulo es adecuado para Zona 2 y Clase I División 2. No está aprobado para Zona 0 o Zona 1.
El LocalBus proporciona 12,6 VCC a un máximo de 8A. Cada portadora adicional y sus módulos de E/S aumentarán el consumo de energía. Calcule la carga actual antes de la expansión para garantizar una reserva de energía suficiente.
Este modelo está descatalogado. Para proyectos nuevos, evalúe si el excedente de existencias será suficiente para las necesidades de mantenimiento a largo plazo. Para ampliaciones de sistemas existentes o reabastecimiento de repuestos, los canales de stock generalmente son adecuados.
|
Modelo de producto |
Emerson KJ4010X1-BG1 12P0830X062 |
|
Tipo de producto |
Tarjeta de interfaz de comunicación serie |
|
Serie aplicable |
Sistema DCS DeltaV |
|
Interfaz de comunicación |
RS-232 / RS-485 (Dependiendo de la configuración) |
|
Protocolos admitidos |
Modbus RTU/ASCII y otros protocolos comunes |
|
Velocidad de comunicación |
Hasta 115,2 kbps |
|
Método de instalación |
Complemento básico de E/S estándar |
|
Aislamiento eléctrico |
Protección de aislamiento óptico |
El Emerson KJ4010X1-BG1 12P0830X062 se utiliza en industrias que requieren automatización de procesos y capacidad de expansión del sistema:
Petróleo y gas: refinerías, procesamiento de gas natural, unidades de craqueo catalítico.
Química y petroquímica: bucles de proceso para control de temperatura, presión y flujo
Generación de energía: centrales térmicas, plantas de turbinas de gas, expansión de E/S del sistema auxiliar
Tratamiento de aguas y aguas residuales: control de procesos y enclavamiento para instalaciones municipales e industriales.
Manufactura y metales: acerías, minería y manufactura en general con necesidades de E/S distribuidas
R: No. Emerson lo discontinuó el 31 de diciembre de 2018. El suministro actual proviene del excedente de fábrica o del stock usado probado.
R: El extensor derecho (KJ4010X1-BG1) pasa el LocalBus del operador actual al siguiente operador a la derecha. El extensor izquierdo lo pasa hacia la izquierda. Tienen diferentes orientaciones de conectores físicos y no se pueden usar indistintamente. Confirma la dirección antes de realizar el pedido.
R: No. Es un extensor de hardware pasivo sin componentes ajustables, por lo que no se necesita calibración ni configuración de software.
R: No. El sistema debe estar completamente apagado antes de cualquier inserción o extracción. El intercambio en caliente interrumpirá el LocalBus y puede provocar fallos de comunicación.
R: Más allá de 6,5 metros, no se puede garantizar la integridad y la sincronización de la señal, lo que puede provocar errores de comunicación o caídas del módulo. Este límite se debe a la capacidad de accionamiento eléctrico del autobús y no se puede superar añadiendo más extensores.
Yueyang Tongtu E-commerce Co., Ltd. ha estado activo en el comercio de piezas de automatización industrial durante más de 20 años. Su negocio principal es el suministro de repuestos para DCS, PLC, robots y sistemas de control de seguridad, prestando servicios a plantas de usuarios finales, integradores de sistemas y proveedores de servicios de mantenimiento de ingeniería.
Nuestra cartera de marcas asociadas cubre más de diez sistemas de control importantes, incluidos ABB, Honeywell, Bfully Nevada, GE Fanuc, Foxboro, Triconex, Yokogawa, Schneider, HIMA, Emerson y Siemens. Las categorías de productos incluyen controladores, módulos de E/S, fuentes de alimentación, tarjetas de comunicación, sensores, conjuntos de terminación, bastidores y componentes de placa posterior.
Los clientes se distribuyen en industrias como la de petróleo, gas natural, química, energía, metalurgia, fabricación de papel, fabricación de automóviles, tratamiento de agua, ingeniería municipal y fabricación de maquinaria.
Todos los productos vienen con una garantía de 12 meses. Para problemas de calidad confirmados, la empresa cubre la reparación, el reemplazo o el reembolso, así como los costos de envío asociados. El estado del producto (nuevo original, usado probado) se indica claramente en la cotización, sin ocultar el origen, para que los clientes puedan elegir según sus necesidades.
Para solicitar información sobre Emerson KJ4010X1-BG1 12P0830X062 u otros componentes del sistema DeltaV, proporcione la siguiente información:
Las cotizaciones generalmente se responden dentro de las 24 horas hábiles, incluido el estado del stock, el precio y el cronograma de envío estimado.
