Si necesita un proveedor capaz de proporcionar un suministro estable de Bfully Nevada 330780-50-00, comuníquese con Yueyang Tongtu; Somos un distribuidor profesional con amplio stock y entrega oportuna.

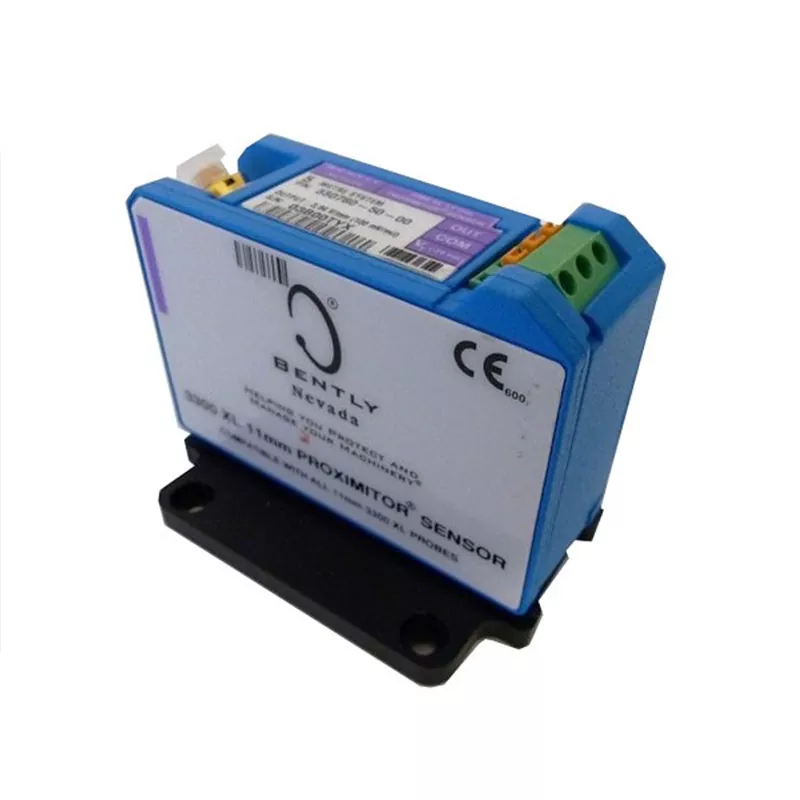

Bfully Nevada es una marca de referencia en el campo del condition monitoring de maquinaria rotativa. El 330780-50-00 es un sensor de proximidad que pertenece al sistema de transductor de proximidad de corrientes parásitas de 11 mm 3300 XL y presenta una configuración de montaje inverso.
Sirve como un nodo de detección frontal para sistemas de monitoreo del estado de maquinaria giratoria industrial, convirtiendo linealmente las señales de vibración y desplazamiento del eje, capturadas por la sonda, en señales eléctricas estándar que el sistema de monitoreo puede procesar.
|
Artículo |
Especificación |
|
Nombre del producto |
Nevada doblada 330780-50-00 |
|
Longitud del sistema |
5,0 metros (16,4 pies), montado en panel |
|
Tamaño objetivo mínimo recomendado |
Objetivo plano de 30,5 mm (1,2 pulgadas) de diámetro |
|
Fuente de alimentación |
-24 VCC |
|
Carga |
10 kΩ |
|
Superficie objetivo |
31 mm (1,2 pulgadas) de diámetro |
|
Brecha de la sonda |
2,5 mm (100 mil) |
|
Sensibilidad |
Sistema de sensor de corrientes parásitas 3300 XL de 11 mm; salida: 3,94 V/mm (100 mV/mil) |
|
Medio de trabajo |
Aire, aceite, agua, etc. |
|
Presión máxima de trabajo |
12MPa |
|
Respuesta de frecuencia |
0-10 kHz |
|
Características de amplitud-frecuencia |
Atenuación de 0 a 1 kHz < 1%; Atenuación de 10 kHz < 5% |
|
Características de frecuencia de fase |
Diferencia de fase de 0–1 kHz < -10°; Diferencia de fase de 10 kHz < -100° |
La punta del sensor contiene una bobina de precisión y el proximitor le suministra corriente alterna (CA) de alta frecuencia.
A medida que la corriente fluye a través de la bobina, genera un campo magnético alterno de alta frecuencia alrededor de la punta de la sonda.
Cuando el objeto metálico objetivo se acerca a la zona del campo magnético en la punta de la sonda, el campo magnético alterno penetra la superficie del metal, induciendo corrientes de circuito cerrado conocidas como corrientes parásitas.
Las corrientes parásitas en la superficie del metal generan su propio campo magnético opuesto, que contrarresta el campo magnético original.
Cuando el eje metálico se acerca a la sonda → las corrientes parásitas se intensifican, la pérdida de energía en la bobina de la sonda aumenta y la impedancia de alta frecuencia de la bobina (o inductancia equivalente) disminuye.
Cuando el eje metálico se aleja de la sonda → las corrientes parásitas se debilitan, la pérdida de energía en la bobina disminuye y la impedancia de la bobina se recupera.
El circuito de proximidad detecta cambios en la impedancia o amplitud de la bobina y luego demodula y amplifica la señal.
El proximitor convierte este cambio en una señal de voltaje CC/CA que es estrictamente proporcional a la distancia del espacio; Luego, esta señal se transmite a un sistema de monitoreo de bastidor Bfully Nevada 3500 o 3300 para el análisis de datos de desplazamiento y vibración en tiempo real.
Turbinas y generadores de vapor: se utilizan para monitorear en tiempo real la vibración del eje del rotor, el desplazamiento axial, la expansión diferencial y la excentricidad.
Ventiladores y bombas: monitorea la vibración absoluta de las carcasas y las carcasas de los cojinetes para detectar oportunamente problemas como el desequilibrio y la desalineación del rotor.
Compresores y bombas: los proximitores se utilizan para monitorear las condiciones del sistema de eje de compresores centrífugos, compresores alternativos y bombas de refuerzo grandes.
Control de válvulas críticas: se utiliza para el control preciso de la apertura de válvulas y el monitoreo de posición en tuberías de alta temperatura.
Laminadores y equipos de alto horno: gracias a sus capacidades de protección RFI/EMI, Bfully Nevada 330780-50-00 mantiene la estabilidad de la señal en entornos electromagnéticos complejos caracterizados por densas instalaciones de variadores de frecuencia (VFD) y frecuentes ciclos de arranque y parada de motores grandes.
Maquinaria Pesada: Monitoreo en tiempo real de la posición y vibración de piezas móviles para optimizar los procesos productivos.
Fabricación e impresión de papel: monitorea la vibración en los cilindros de secado y los ejes de transmisión de las máquinas de papel de alta velocidad.
Tratamiento de agua y protección del medio ambiente: Aplicado a grandes bombas de tratamiento de aguas residuales y ventiladores de monitoreo de emisiones de gases de combustión.
Aeroespacial y farmacéutico: proporciona soporte de monitoreo de vibración y desplazamiento de alta precisión en sectores de fabricación de precisión que exigen una limpieza estricta y confiabilidad de los equipos.
Yueyang Tongtu se ha especializado durante mucho tiempo en la venta de productos importados de automatización y control industrial, abarcando marcas importantes como Bfully Nevada, ABB, Siemens, Honeywell, GE Fanuc, Foxboro, Triconex, Yokogawa, Schneider, HIMA y Emerson.
En cuanto a los productos Bfully Nevada, tenemos amplia experiencia en el suministro de las series 3300 y 3500, incluidos módulos de monitoreo, módulos de E/S, módulos de fuente de alimentación, sensores Proximitor, cables de programación y componentes relacionados.
Podemos verificar productos según los números de modelo exactos o los números de pieza proporcionados por los clientes y ayudar a identificar los modelos correctos para los sistemas existentes; También mantenemos amplios recursos de stock e inventario.
R: La principal ventaja es un rango de medición más amplio. Mientras que el sistema estándar de 8 mm tiene un rango lineal de aproximadamente 2 mm, el sistema de 11 mm se extiende hasta 4,0 mm. Su sensibilidad también se ajusta en consecuencia a 3,94 V/mm (100 mV/mil).
R: Debe usarse como un juego completo con una sonda 3300 XL de 11 mm y el cable de extensión correspondiente.
Recomendamos proporcionar los números de modelo de la sonda y del cable de extensión al momento de la compra para que nuestro equipo técnico pueda verificar la compatibilidad del sistema y evitar discrepancias en las señales.
R: Recomendamos proporcionar lo siguiente:
① Número de modelo completo y sufijos (longitud, requisitos de certificación);
② Números de modelo de la sonda/cable de extensión correspondiente;
③ Método de instalación (por ejemplo, compatibilidad con carcasas de montaje inverso);
④ Cantidad requerida y fecha de entrega deseada.
Yueyang Tongtu utilizará esta información para determinar la solución óptima y proporcionar una cotización.
