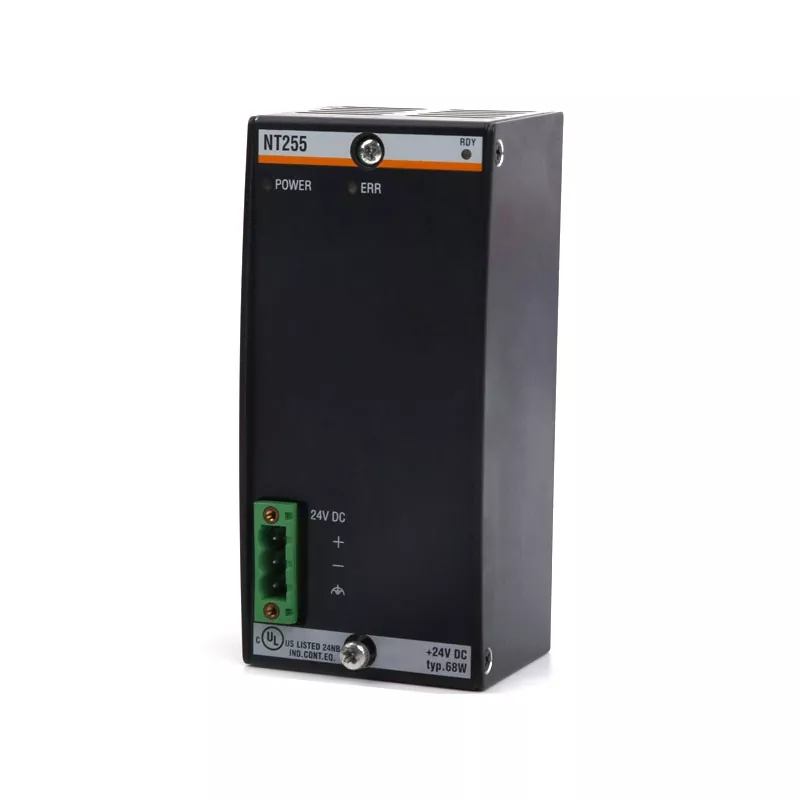

Bachmann NT255 es un módulo de fuente de alimentación utilizado en los sistemas de automatización modulares Bachmann. Suministra los voltajes de funcionamiento requeridos por las CPU y otros módulos conectados a través del backplane del sistema, con una entrada de 18 a 34 V CC y una potencia de salida de 45 W. Hay disponibles hasta 55 W para cargas máximas temporales, mientras que la salida principal de +5 V admite hasta 6 A.
El módulo también proporciona salidas de +15 V y -15 V a 0,5 A cada una, junto con protección electrónica de polaridad inversa, monitoreo de voltaje de entrada, aislamiento galvánico, indicación de estado y una señal de falla de energía. Para proyectos de reemplazo o mantenimiento, se debe comparar el modelo exacto y el número de pieza con la instalación existente.
|
Artículo |
Detalles |
|
Marca |
Bachman |
|
Modelo |
NT255 |
|
Tipo de producto |
Módulo de fuente de alimentación |
|
Voltaje de entrada |
18–34 VCC |
|
Potencia de salida |
45W |
|
Potencia de salida máxima |
55W |
|
Salida +5V |
6 A, 8 A pico |
|
Salida de +15 V |
0,5 A |
|
-Salida de 15 V |
0,5 A |
|
Número de pieza estándar |
00031426-00 |
|
Variante climática fría |
NT255CC |
|
Número de pieza NT255 CC |
00031427-00 |
|
Parámetro |
Especificación |
|
Pico de entrada |
+40 V en t < 1 s/min |
|
Consumo de energía |
Máx. 68W |
|
Limitación de corriente inicial |
Máx. 8 A después de 5 ms |
|
Bypass en caso de corte de energía |
18 ms |
|
Mensaje de corte de energía |
Después de 3 ms |
|
Aislamiento de entrada/sistema |
500 voltios |
|
Aislamiento de entrada/tierra |
100 voltios |
|
Temperatura de funcionamiento |
-30°C a +60°C |
|
Temperatura de almacenamiento |
-40°C a +85°C |
|
Indicación de estado |
Encendido, Error, Listo |
|
Aprobaciones estándar |
CE, UKCA, cULus |
El módulo de alimentación forma parte de la arquitectura de alimentación interna de un sistema de automatización Bachmann. Convierte el suministro de CC entrante en los voltajes requeridos por la CPU y otros módulos instalados a través del backplane.
La unidad proporciona tres niveles de voltaje de salida: +5 V, +15 V y -15 V. La salida de +5 V tiene una potencia nominal de 6 A, con una capacidad máxima de 8 A, mientras que las salidas de ±15 V admiten 0,5 A cada una. Estas salidas están destinadas a alimentar el hardware del sistema conectado en lugar de funcionar como una fuente de alimentación de CC externa de uso general.
Varias funciones de protección y monitoreo respaldan el funcionamiento confiable del sistema. La protección electrónica de polaridad inversa ayuda a prevenir daños causados por una polaridad de entrada incorrecta, mientras que el monitoreo del voltaje de entrada puede generar un mensaje de falla de energía cuando la condición del suministro cae fuera del rango requerido. El aislamiento galvánico proporciona separación entre los circuitos de entrada, del sistema y de tierra.
Este módulo está diseñado para la arquitectura de automatización modular de Bachmann y funciona con componentes del sistema conectados al backplane. Por lo tanto, su idoneidad depende de la configuración del sistema de control completo y no sólo de las especificaciones eléctricas.
Al seleccionar un reemplazo, se deben verificar el modelo original, el número de pieza, la configuración del backplane, el suministro de entrada, la capacidad de salida requerida y las condiciones ambientales. Esto es particularmente importante cuando se mantienen equipos de automatización antiguos, donde el componente de reemplazo debe corresponder con una configuración del sistema establecida.
La información de la etiqueta del módulo original suele ser el punto de partida más útil. Proporcionar el número de pieza exacto puede ayudar a identificar el componente requerido antes de que se confirmen la disponibilidad y los requisitos de entrega.
La versión estándar y la versión NT255 CC ColdClimate están disponibles para diferentes entornos operativos. La unidad estándar se identifica con el número de pieza 00031426-00, mientras que la versión ColdClimate utiliza 00031427-00.
Ambas versiones proporcionan la misma función básica de fuente de alimentación y configuración de salida. La variante ColdClimate está destinada a aplicaciones donde se deben considerar temperaturas y condiciones ambientales más bajas, como la condensación.
|
Modelo |
Número de pieza |
Entorno previsto |
|
NT255 |
00031426-00 |
Condiciones de funcionamiento estándar |
|
NT255CC |
00031427-00 |
Aplicaciones ColdClimate |
La versión correcta debe determinarse a partir de la documentación del equipo original, la identificación del módulo y el entorno de instalación real, en lugar de basarse únicamente en la apariencia.
El Bachmann NT255 se utiliza en sistemas de control y automatización industrial basados en Bachmann donde se requiere alimentación de CC interna para las CPU y otros módulos conectados. Los requisitos típicos pueden ocurrir durante el mantenimiento del sistema, la reparación de equipos, la expansión del sistema de control y la preparación de repuestos críticos.
La selección debe basarse en la configuración completa del sistema y no únicamente en la potencia de salida. Al confirmar la idoneidad, se deben tener en cuenta los módulos conectados, la disposición del backplane, el suministro entrante, las condiciones ambientales y la versión requerida.
Para el abastecimiento, los clientes pueden proporcionar el modelo completo o el número de pieza junto con la cantidad requerida, los requisitos de condición del producto, la información de la aplicación y el destino de entrega.
El número de pieza estándar es 00031426-00. Si la instalación existente utiliza la versión ColdClimate, el componente requerido debe confirmarse como NT255 CC, 00031427-00.
Proporcionar la información de identificación original al comienzo del proceso de abastecimiento ayuda a reducir los errores de selección de modelos y permite verificar de manera más eficiente la disponibilidad, el estado, la cantidad y los requisitos de entrega.
Es un módulo de fuente de alimentación para los sistemas de automatización modulares Bachmann, que proporciona los voltajes de suministro internos requeridos por la CPU y otros módulos conectados al backplane.
El rango de voltaje de entrada especificado es de 18 a 34 V CC.
El módulo proporciona +5 V a 6 A, con una capacidad máxima de 8 A, junto con +15 V y -15 V a 0,5 A cada uno. La potencia de salida nominal es de 45 W, con hasta 55 W disponibles para cargas máximas temporales.
La versión estándar se identifica con 00031426-00, mientras que la versión ColdClimate es 00031427-00. Este último está destinado a instalaciones donde se deben considerar temperaturas más bajas y condiciones ambientales relacionadas con la condensación.
El número de pieza original es la referencia más útil. También se pueden proporcionar la cantidad, los requisitos de condición del producto, la información del sistema existente y el destino de entrega para respaldar las comprobaciones de disponibilidad y abastecimiento.
¿Necesita 00031426-00 o 00031427-00 para un sistema de automatización Bachmann existente? Envíenos el número de pieza original, la cantidad requerida, los requisitos de condición del producto y el destino de entrega. Yueyang Tongtu puede verificar el suministro disponible y proporcionar información de abastecimiento y entrega según sus requisitos.
