Allen-Bradley 1794-IT9

El Allen-Bradley 1794-IT9 proporcionado por Yueyang Tongtu es un módulo de entrada analógica aislada de 8 canales de alta densidad dentro del sistema de E/S FLEX™ de Rockwell Automation. Especialmente diseñado para capturar señales ultradébiles sin deriva, proporciona señal entre entornos de procesos de alta temperatura y controladores industriales como los sistemas ControlLogix, CompactLogix o SLC 500.

Características clave

Termopar multitipo y soporte mV

Se conecta directamente con termopares tipo J, K, T, E, R, S, B y N, al mismo tiempo que maneja entradas directas de milivoltios dentro del rango.

Aislamiento de señal de canal a canal

El aislamiento integrado de canal a canal evita bucles de tierra y ayuda a reducir la inestabilidad de la señal causada por ruido eléctrico y problemas de conexión a tierra.

Conversión de señal de alta resolución

Convierte los cambios del sensor de temperatura a nivel de microvoltios en señales digitales precisas de 16 bits, lo que garantiza un monitoreo preciso del proceso.

Compensación de unión fría

Cuenta con compensación interna de unión fría para mantener una alta precisión de medición incluso bajo temperaturas ambiente fluctuantes del gabinete de control.

Integración de red flexible

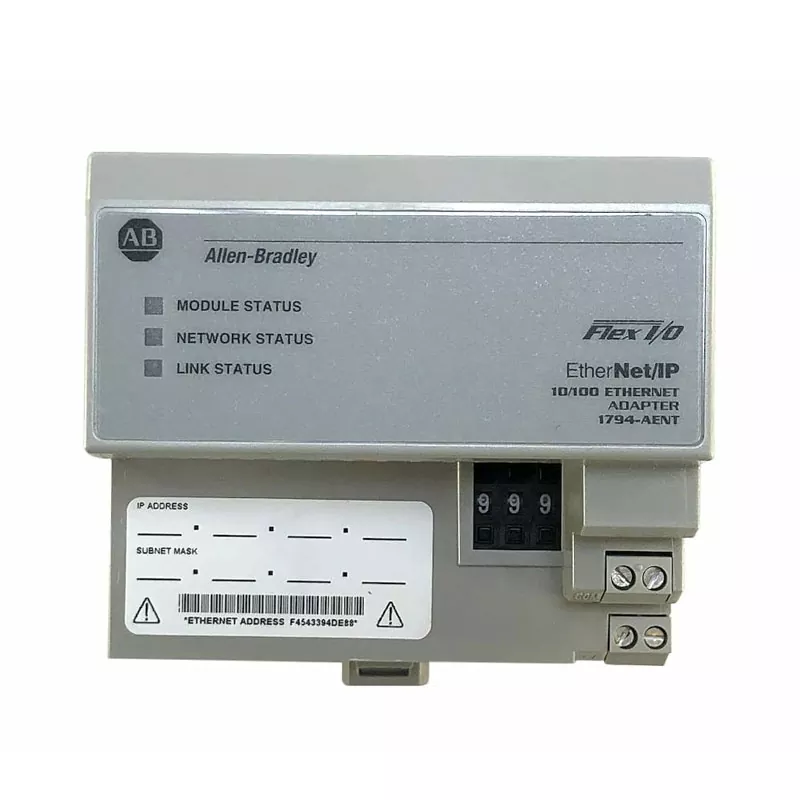

Se monta perfectamente en unidades base terminales (TBU) estándar 1794 y se comunica a través de EtherNet/IP, ControlNet o DeviceNet a través de adaptadores de red FLEX I/O (p. ej., 1794-AENT).

Matriz de especificaciones técnicas

Guía de selección de base de terminales y arquitectura del sistema

Para garantizar una implementación perfecta y evitar errores en el pedido, empareje el Allen-Bradley 1794-IT9 con la unidad base terminal (TBU) y el adaptador adecuados:

Unidades base terminales compatibles (TBU):

• 1794-TB3T: recomendado para entradas de termopar; proporciona terminales integrados de compensación de unión fría (CJC).

• 1794-TB3G: Adecuado para aplicaciones de sensores conectados a tierra que requieren puntos de conexión a tierra extendidos.

Compatibilidad del adaptador de red:

• 1794-AENT / 1794-AENTR: Para redes industriales EtherNet/IP de puerto único o doble.

• 1794-ACN15/1794-ACNR15: para arquitectura ControlNet.

• 1794-ADN: para sistemas de bus de campo DeviceNet.

Aplicaciones industriales

Petroquímica y petróleo/gas: monitoreo de temperatura en tiempo real para recipientes de reacción, hornos de craqueo y tuberías de transporte para mantener la seguridad operativa.

Generación y distribución de energía: Monitoreo preciso de las temperaturas de los cojinetes de las turbinas, las condiciones del vapor de las calderas y el calentamiento del transformador.

Procesamiento de metales y metalurgia: seguimiento de temperatura en hornos de tratamiento térmico, líneas de recocido y sistemas de colada continua.

Fabricación discreta y automoción: calentamiento de procesos automatizados, hornos de curado térmico y líneas de montaje con clima controlado.

Pautas de instalación

Error de selección de base de terminal

No utilice bases de terminales estándar de 2 cables (como 1794-TB2); el 1794-IT9 requiere una unidad base de 3 cables o equipada con CJC especializada (como 1794-TB3T) para funcionar con precisión.

Estándares de cableado y blindaje

Tienda los cables de extensión del termopar en conductos blindados separados y alejados de las líneas eléctricas de alto voltaje al menos para evitar la distorsión de la señal.

Precaución de intercambio en caliente

Aunque FLEX I/O admite la extracción e inserción bajo alimentación (RIUP), asegúrese de que el interruptor de llave de la base del terminal esté configurado en la posición 3 antes de instalar el 1794-IT9.

¿Por qué fuente de Yueyang Tongtu?

1. Garantía genuina: obtenido a través de canales de suministro legítimos y verificados con documentación del producto disponible y registros de suministro rastreables: cero piezas reacondicionadas o falsificadas.

2. Inspección previa al envío: cada unidad se somete a verificación visual, controles de integridad de pines y embalaje antiestático ESD antes del envío.

3. Soporte de integración técnica: orientación gratuita sobre la configuración del hardware del módulo, asignación de E/S y configuración de comunicación para plataformas Rockwell Automation (ControlLogix, CompactLogix y SLC 500).

Preguntas frecuentes

P: ¿Cuál es la principal diferencia entre el Allen-Bradley 1794-IT9 y el 1794-IRT8?

R: El 1794-IT9 se especializa en termopares y entradas con aislamiento de canal, lo que lo hace ideal para aplicaciones de alta temperatura y milivoltios débiles. El 1794-IRT8, por otro lado, es un módulo combinado que maneja sensores RTD (detector de temperatura de resistencia) y termopar en canales no aislados.

P: ¿Se puede utilizar el 1794-IT9 con un controlador SLC 500?

R: Sí. Si bien el módulo se monta en una base FLEX I/O, se conecta a los sistemas SLC 500 a través de un módulo de escáner RIO 1747-SN o mediante un adaptador EtherNet/IP (1794-AENT) vinculado a arquitecturas PLC modernas.

P: ¿Qué debo hacer si las lecturas de temperatura muestran cambios o saltos constantes?

R: Primero, verifique que esté utilizando una base terminal 1794-TB3T con sensores de compensación de unión fría (CJC) correctamente cableados. En segundo lugar, verifique que el blindaje del sensor esté conectado a tierra en un solo punto y aislado de las líneas eléctricas.
